Реферат

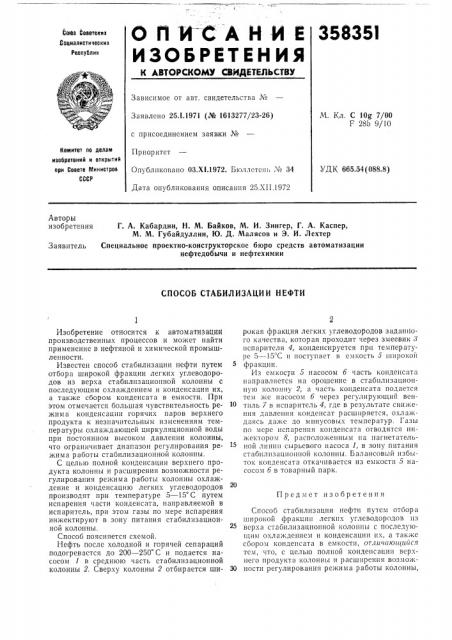

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

35835l

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 25.1.1971 (№ 1613277/23-26) с присоединением заявки №

Приоритет

Опубликовано ОЗ.XI.1972. Бюллетеш № 34

Дата опубликования описания 25.ХП.1972

М. Кл. С 10g 7/00

F 281> 9/10

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

УДК 665.54(088.8) Авторы изобретения

Г. А. Кабардин, Н. М. Байков, М. И. Зингер, Г. А. Каспер, М. М. Губайдуллин, Ю. Д. Малясов и Э. И. Лехтер

Специальное проектно-конструкторское бюро средств автоматизации нефтедобычи и нефтехимии

Заявитель

СПОСОБ СТАБИЛИЗАЦИИ НЕФТИ

Предмет изобретения

Изобретение относится к автоматизации производственных процессов и может найти применение в нефтяной и химической промышленности.

Известен способ стабилизации нефти путем отбора широкой фракции легких углеводородов из верха стабилизационной колонны с последующим охлаждением и конденсации их, а также сбором конденсата в емкости. При этом отмечается большая чувствительность режима конденсации горячих паров верхнего продукта к незначительным изменениям температуры охлаждающей циркуляционной воды при постоянном высоком давлении колонны, что ограничивает диапазон регулирования режима работы стабилизационной колонны.

С целью полной конденсации верхнего продукта колонны и расширения возмо>кности регулирования ре>кима работы колонны охлаждение и конденсацию легких углеводородов производят прн температуре 5 — 15 С путем испарения части конденсата, направляемой в испаритсль, при этом газы по мере испарения инжектируют в зону питания стабилизационной колонны, Способ поясняется схемой.

Нефть после холодной и горячей сепараций подогревается до 200 — 250 С и подается насосом 1 в среднюю часть стабилизационной колонны 2. Сверху колонны 2 отбирается широкая фракция легких углеводородов зада?шого качества, которая проходит через змеевик 8 испарителя 4, конденсируется при температуре 5 — 15 С» поступает в емкость 5 широкой

5 фракции, Из емкости б насосом б часть конденсата направляется на орошение в стабилизационную колош?у 2, а часть конденсата подается тем же насосом б через регулирующий вентиль 7 в испаритель 4, где в результате сш?жения давления конденсат расширяется, охлаждаясь даже до минусовых температур. Газы по мере испаре?шя конденсата отводятся инжектором 8, расположенным на нагнетательной линии сырьевого насоса 1, в зону питания стабилизационной колонны. Балансовый избыток конденсата откачивается из емкости 5 насосом б в товарный парк.

Способ стабилизации нефти путем отбора широкой фракции легких углеводородов нз верха стабилизационной колонны с последующим охлаждением и конденсации нх, а также сбором конденсата B col?kocT??, 0Ti?cciccccocc1fclcc5? тем, ITQ, с целью полной конденсации верхнего продукта колонны и расширения возмож30 ности регулирования режима работы колонны, 358351

Составитель Л. Лаврентьева

Редактор Е, Левина

Техред T. Ускова

Заказ 4060/5 Изд. № 1650 Тираж 406 Подписное

LIHIIHHH Комитета по делам ti=-обретений и открытий при Совете Министров СССР

Москва, >К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 охлаждение и конденсацию легких углеводородов производят при температуре 5 — 15" С путем испарения части конденсата, направляемой в испаритель, при этом газы по мере испарения ин>кектируют в зону питания стабилизационной колонны.

Корректоры: T. Медведева и T. Гревцова
