Реферат



35840!

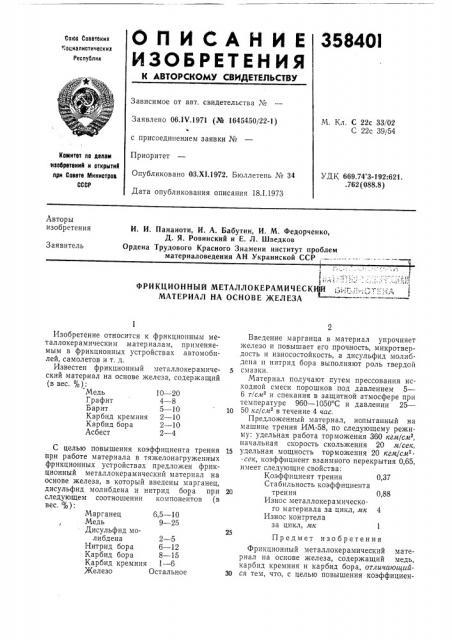

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соаа Соаетскик т овиалистическик

Ресоуолик

Зависимое от авт. свидетельства №

Заявлено 06.1Ч.1971 (№ 1645450/22-1) I с присоединением заявки №

М. Кл. С 22с 33/02

С 22с 39/54

Приоритет

Опубликовано ОЗ.Х1,1972. Бюллетень № 34

Дата опубликования описания 18.1.1973

Комитет ло делам иаобретеиий и открытий лри Совете Министров

СССР

УДК 669.74 3-192:621, .762 (088.8) Авторы изобретения

И. И. Панаиоти, И. А. Бабутин, И. М, Федорченко, Д. Я. Ровинский и Е. Л, Шведков

Ордена Трудового Красного Знамени институт проблем материаловедения АН Украинской ССР, Заявитель ;, f1

ФРИКЦИОННЫЙ МЕТАЛЛОКЕРАМИЧЕСК Й

МАТЕP ИАЛ НА ОСН О В Е )КЕЛ ЕЗА

6,5 — 10

9 — 25

Марганец

Медь

Дисульфид молибдена

Нитрид бора

Карбид бора

Карбид кремния

Железо

2 — 5

6 — 12

8 — 15

1 — 6

Остальное

Изобретение относится к фрикционным металлокерамическим материалам, применяемым в фрикционных устройствах автомобилей, самолетов и т. д.

Известен фрикционный металлокерамический материал на основе железа, содержащий (в вес. %):

Медь 10 — 20

Графит 4 — 8

Барит 5 — 10

Карбид кремния 2 — 10

Карбид бора 2 — 10

Асбест 2 — 4

С целью повышения коэффициента трения при работе материала в тяжелонагруженных фрикционных устройствах предложен фрикционный металлокерамический материал на основе железа, в который введены марганец, дисульфид молибдена и нитрид бора при следующем соотношении компонентов (в вес. %):

Введение марганца в материал упрочняет железо и повышает его прочность, микротвердость и износостойкость, а дисульфид молибдена и нитрид бора выполняют роль твердой

5 смазки.

Материал получают путем прессования исходной смеси порошков под давлением 5—

6 т/см и спекания в защитной атмосфере при температуре 960 — 1050 С и давлении 25—

10 50 кг/см в течение 4 час.

Предложенный материал, испытанный на машине трения ИМ-58, по следующему режиму: удельная работа торможения 360 кгм/смс, начальная скорость скольжения 20 мlсек, l5 удельная мощность торможения 20 кгм/см сек, коэффициент взаимного перекрытия 0,65, имеет следующие свойства:

Коэффициент трения 0,37

Стабильность коэффициента

20 трения 0,88

Износ металлокерамического материала за цикл, мк 4

Износ контртела за цикл, мк 1

Предмет изобретения

Фрикционный металлокерамический материал на основе железа, содержащий медь, карбид кремния и карбид бора, отличающий30 ся тем, что, с целью повышения коэффициен3584О1 та трения при работе материала в тяжелонагруженных фрикционных устройствах, в него введены марганец, дисульфид молибдена и нитрид бора при следующем соотношении комконентов (в вес. о/о):

Марганец 6,5 — 10

Медь 9 — 25,4

Дисульфид молибдена 2 — 5

Нитрид бора 6 — 12

Карбид бора 8 — 15

Карбид кремния 1 — 6

Железо Остальное
