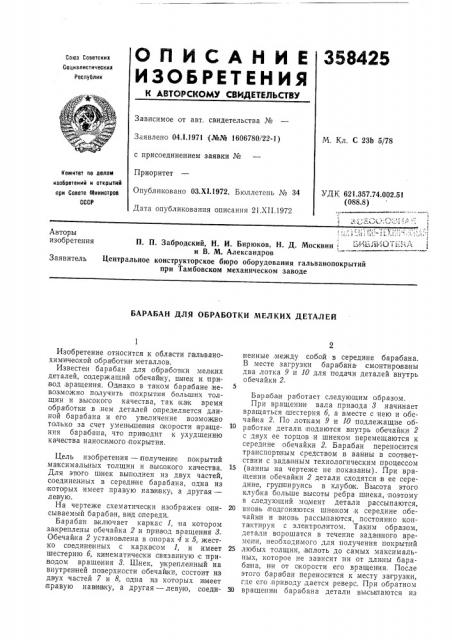

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсних

Сациалистичесних

Республин

Зависимое от авт. свидетельства №

Заявлено 04.I.1971 (№№ 1606780/22-1) с присоединением заявки №

Приоритет

Опубликовано ОЗ.XI.1972. Бюллетень № 34

Дата опубликования описания 2I.ХП.1972

М. Кл. С 23b 5/78

Комитет аа делам изобретений и атнрытий ари Совете Министров

СССР

УДК 621.357.74.002.51 (088.8) 1

Авторы изобретения

П. П. Забродский, Н. И. Бирюков, Н. Д. Москвин," и В. М. Александров

Центральное конструкторское бюро оборудования гальванопокрытий при Тамбовском механическом заводе

Заявитель

БАРАБАН ДЛЯ ОБРАБОТКИ МЕЛКИХ ДЕТАЛЕЙ

Изобретение относится к области га льванохимической обра ботк и металлов.

Известе н барабан для обработки мелких деталей, содержащий обечайку, шнек и, при. вод вращения. Однако в таком бара бане невозможно получить покрытия больш их тол.щин и высокого качества, так а<аас время обработки в,нем деталей oivpepeляется длиной барабана и его увеличение возможно только за счет уменьшения окорости вращения барабана, что .приводит к ухудшению качества наносимого покрытия.

Цель изобретения — получение покрытий .максимальных толщин и высокого качества.

Для этого ш нек выполнен из двух частей, соединенных в середине барабана, одна из которых имеет правую нав и вку, а другая— левую.

На чертеже схематически изображен описываемый барабан, вирд спереди.

Барабан включает каракас 1, на котором закреплены обечайка 2 и привод вращения 8.

О бечайка 2 устано вле на в опорах 4 и б, жестко соединенных с каркасом 1, и имеет шестерню б, ки нематически связанную с приводом вращения 8. Шнек, у крепленный на внутрен ней по верхности обечай ки, состоит из двух частей 7 и 8, одна из которых ымеет правую нав иаку, а другая — левую, соедипенные между собой в серединке барабана.

В месте загрузки барабана смонтирева ны два лотка 9 и 10 для подачи деталей внутрь обечайки 2.

Барабан работает следующим о|бразом.

При вращении вала привода 8 начинает вращаться шестерня б, а вместе с нею и обечайна 2. По лоткам 9 и 10 подлежащие обра ботке детали подаются внутрь обечайки 2 с двух ее торцов и шнеком перемещаются к середине обечайки 2. Барабан переносится транспортным средством в ванны в соответствии с заданным технологическим процессом

15 (ванны на чертеже не показаны). При вращении обечайки 2 детали сходятся з ее середине, группируясь в клубок. Высота этого клубка больше высоты ребра ш нека, поэтому в следующий момент детали рассыпаются, 20 вновь подгоняются шнеком к середине обечайк и и вновь рассыпаются, постоянно контактируя с электролитом. Таким образом, детали ворошатся в течение задан ного времени, необходимого для получения покрытий

25 любых толщин, вплоть до самых максимальных, которое не зависит ни от длины бараба на, ни от с|корости его вращения. После этого барабан переноситься к месту загрузки, где его,приводу дается реверс. При обратном

30 вращении и бара бана детали высылаются из

358425

Составитель С. Пантелеева

Редактор О. Филиппова Техред Т. Ускова Корректоры: Е. Сапунова и Л. Кириллова

Заказ 4061/14 Изд. М 1649 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 него с двух сторон. После полной разпруаки барабану вновь дают реверс и затружают новьгми деталями.

Предмет изобретения

Барабан для обработки мел них деталей, содержащий обечайку, шнек и привод вращения, отличающийся тем, что, с целью получения покрытий максимальных толщин,и: повышения качества на носимого покрытия, шнек вьвполнен из двух частей, соединенных в се5 редине барабана, одна из которых имеет.правую нав ив ку, а другая — левую.
