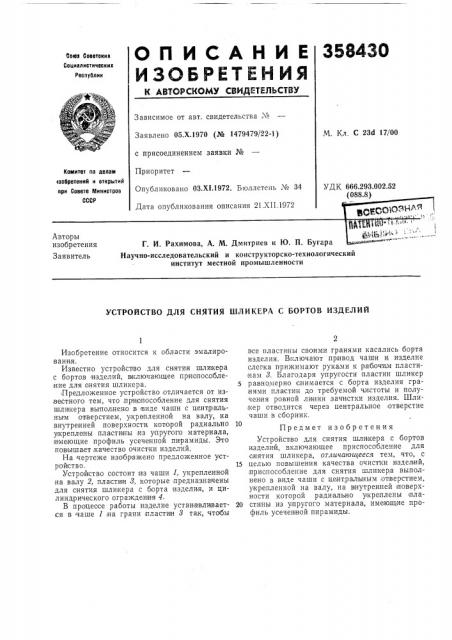

О П И С А Н И Е 358430
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соввтскик
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 05.Х.1970 (№ 1479479/22-1) с присоединением заявки №
Приоритет
Опубликовано ОЗ.Х1.1972. Бюллетень № 34
Дата опубликования описания 21,XII.1972
М. Кл. С 23d 17/00
Комитет по лелем изобретений и открытий при Совете Министров
СССР
УДК 666.293.002.52 (088.8) @(рссОЯЯ4А 1
Авторы изобретения
Заявитель
Г. И. Рахимова, А. М. Дмитриев и Ю. П. Бугара
Научно-исследовательский и конструкторско-технологический институт местной промышленности
УСТРОЙСТВО ДЛЯ СНЯТИЯ ШЛИКЕРА С БОРТОВ ИЗДЕЛИЙ
Изобретение относится к области эмалировани,я.
Известно уcTpoHcTIBQ для снятия шлихера с бортов изделий, включающее пр иопособлеiHHc для снятия шликера.
Предложенное устройство, отличается от из,вестного тем, что,при опособление для снятия шли кера выполнено в виде чаши с центральным отверстием, у крепленной на валу, на внутре иней поверхности которой радиально у креплены пластичны,из упругого материала, :имеющие профиль усече|нной пирамиды. Это повышает, качество очистки изделий.
На чертеже изображено предложенное устр ой ст в о.
Устрой ство состоит из чаши 1, укрепленной на валу 2, пластики 8, которые предназначены для снятия шликера с б орта изделия, и цилиндрического ограждения 4.
В процессе работы изделие устанавли вается в чаше 1 на грани IIJIBcTHIH 8 так, чтобы все пластичны cBQIHvlH гранями касались борта изделия. Включают .пр ивод чаши и,изделие слепка прижимают руками к рабочим пласти нам 8. Благодаря упругости пластин шликер равномерно снимается с борта изделия гранями IIJIBicTHH до требуемой чистоты и получен ия ровной ли нии зачистки изделия. Шликер отводится через центральное отверстие чаши в сборник.
Предмет изобретения
Устройство для снятия шликера с бортов изделий, включающее приспособление для снятия шликера, отличающееся тем, что, с
15 целью повышения качества очистки издел ий,,приспособление для снятия шликер,а выполнено в виде чаши с центральным отверстием, укрепленной на валу, на в нутренней )поверхности которой радиально укреплены пла20 стины из упругого материала, имеющие профиль усечен ной пирамиды.
