Реферат

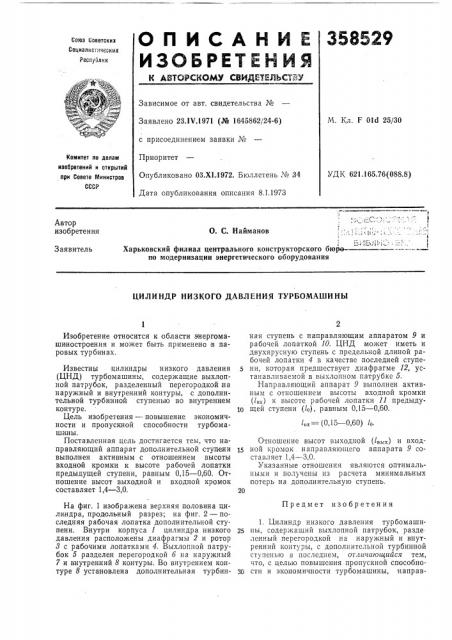

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕУЕЛЬС ГВУ

Союз Воеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23. IV.1971 (№ 1645862/24-6) М. Кл. F 01d 25/30 с присоединением заявки №

Приоритет

Комитет ло делам изобретений и открытий лри Совете Министров ссе;

УДК, 621.165,76(088.8) Опубликовано ОЗ.Х1.1972. Бюллетень № 34

Дата опубликования описания 8.1.1973

Автор изобретения

О. С. Найманов

Харьковский филиал центрального конструкторского бюро — —— по модернизации энергетического оборудования

Заявитель

ЦИ ЛИ НДР НИЗКОГО ДАВЛЕНИЯ ТУРБОМАШИ НЪ|

/,= (0,15 — 0,60) 4.

Предмет изобретения

Изобретение относится к области энергомашиностроения и может быть применено в паровых турбинах.

Известны цилиндры низкого давления (ЦНД) турбомашины, содержащие выхлопной патрубок, разделенный перегородкой на наружный и внутренний контуры, с дополнительной турбинной ступенью во внутреннем контуре.

Цель изобретения — повышение экономичности и пропускной способности турбомашины.

Поставленная цель достигается тем, что направляющий аппарат дополнительной ступени выполнен активным с отношением высоты входной кромки к высоте рабочей лопатки предыдущей ступени, равным 0,15 — 0,60. Отношение высот выходной и входной кромок составляет 1,4 — 3,0.

На фиг. 1 изображена верхняя половина цилиндра, продольный разрез; на фиг. 2 — последняя рабочая лопатка дополнительной ступени. Внутри корпуса 1 цилиндра низкого давления расположены диафрагмы 2 и ротор

8срабочими лопатка,ми 4. Выхлопной патрубок 5 разделен перегородкой б на наружный

7 и внутренний 8 контуры. Во внутреннем контуре 8 установлена .дополнительная турбинная ступень с направляющим аппаратом 9 и рабочей лопаткой 10. ЦНД может иметь и двухярусную ступень с предельной длиной рабочей лопатки 4 в качестве последней ступени, которая предшествует диафрагме 12, устанавливаемой в выхлопном патрубке 5.

Направлятощий аппарат 9 выполнен активным с отношением высоты входной кромки (4,.) к высоте рабочей лопатки 11 предыдуто щей ступени (4), равным 0,15 — 0,60.

OTHOIlIPIIИЕ BbICOT ВЫХОДНОЙ (1вык) И ВХОД

15 ной кромок направляющего аппарата 9 составляет 1,4 — 3,0.

Указанные отношения являются оптимальными и получены нз расчета минимальных потерь на дополнительную ступень.

1. Цилиндр низкого давления турбомашипы, содержащий выхлопной патрубок, разде ленный перегородкой на наружный и внутренний контуры, с дополнительной турбинной ступенью в последнем, отличающийся тем, что, с целью повышения пропускной способно30 сти и экономичности турбомашины, направ358529

Составитель И. Антоненко

Редактор Н. Вирко Техред Е. Борисова Корректоры: Л. Корогод и В. Петрова

Заказ 4067/8 Изд. № 1646 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-36, Раушская наб., д. 4/6

Типография, пр. Сапунова, 2 ляющий аппарат дополнительной ступени выполнен активным с отношением высоты входной кромки к высоте рабочей лопатки предыдущей ступени 0,15 — 0,60.

2. Цилиндр по п. 1, отличающийся тем, что отношение высот выходдой и входной кромок направляющего аппарата составляет 1,4—

3,0.
