Реферат



358550

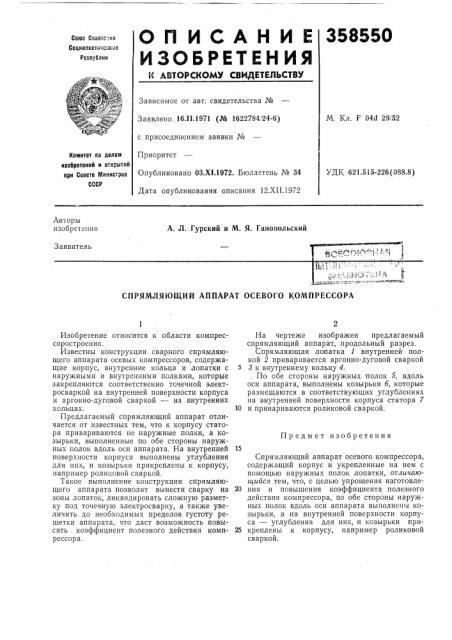

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

N АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социелистикссиик

Республик

Зависимое от авт. свидетельства №

М. Кл. F 04d 29, 52

Заявлено 16Л1.1971 (№ 1622784 24-6) с присоединением заявки №

Приоритет

Опубликовано 03.XI.1972. Бюллетень № 34

Дата опубликования описания 12.XII.1972

Комитет по делам ивобретвиий и открытий при Совете Мииистрое

СССР

УДК 621.515-226 (088.8) Авторы изобретения

А. Л, Гурский и М. Я. Ганопольский

Заявитель

СПРЯМЛЯ1ОЩИЙ АППАРАТ ОСЕВОГО КОМПРЕССОРА

П р ед м ет изобретения

Изобретение относится к области компрессоростроения.

Известны конструкции сварного спрямляющего аппарата осевых компрессоров, содержащие корпус, внутренние кольца и лопатки с наружными и внутренними полками, которые закрепляются соответственно точечной электросваркой на внутренней поверхности корпуса и аргонно-дуговой сваркой — на внутренних кольцах.

Предлагаемый спрямляющий аппарат отличается от известных тем, что к корпусу статора привариваются не наружные полки, а козырьки, выполненные по обе стороны наружных полок вдоль оси аппарата. На внутренней поверхности корпуса выполнены углубления для них, и козырьки прикреплены к корпусу, например роликовой сваркой.

Такое выполнение конструкции спрямляющего аппарата позволит вынести сварку из зоны лопаток, ликвидировать сложную разметку под точечную электросварку, а также увеличить до необходимых пределов густоту решетки аппарата, что даст возможность повысить коэффициент полезного действия компрессора.

На чертеже изображен предлагаемый спрямляющий аппарат, продольный разрез.

Спрямляющая лопатка 1 внутренней полкой 2 приваривается аргонно-дуговой сваркой

5 3 к внутреннему кольцу 4.

По обе стороны наружных полок 5, вдоль оси аппарата, выполнены козырьки б, которые размещаются в соответствующих углублениях на внутренней поверхности корпуса статора 7

10 и привариваются роликовой сваркой.

Спрямляющий аппарат осевого компрессора, содержащий корпус и укрепленные на нем с помощью наружных полок лопатки, отличаюи1ийся тем, что, с целью упрощения изготовле20 ния и повышения коэффициента полезного действия компрессора, по обе стороны наружных полок вдоль оси аппарата выполнены козырьки, а на внутренней поверхности корпуса — углубления для них, и козырьки при25 креплены к корпусу, например роликовой сваркой.

358550

Составитель Г. Григорова

Редактор Н, Вирко Техред Е. Борисова Корректоры; Е. Усова и Н. Стельмах

Заказ 3951/9 Изд.

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
