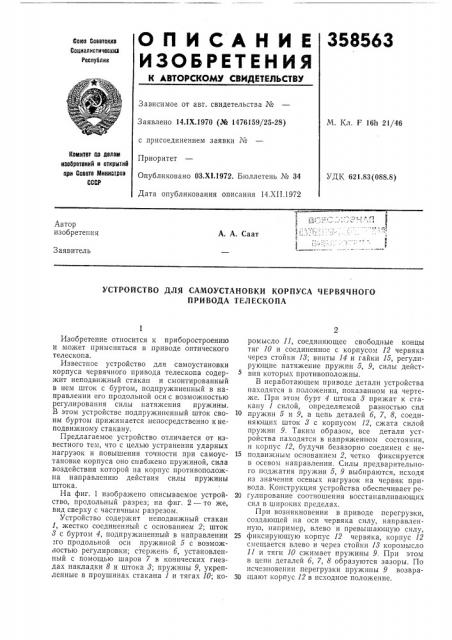

О П И CA Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саветскик

Ссциалистическив

Республик

Зависимое от авт. свидетельства №

М. Кл. F 16h 21/46

Заявлено 14.IX.1970 (№ 1476159/25-28) с присоединением заявки №

Приоритет

Опубликовано ОЗ.XI.1972. Бюллетень № 34

Дата опубликования описания 14.XII.1972

Кемитет аа делам яаебретеиий я сткрытий при Спеете зеииистрсе

СССР

УДК 621.83 (088.8) Автор изобретения

А. А. Саат

Заявитель

УСТРОЙСТВО ДЛЯ САМОУСТАНОВКИ КОРПУСА ЧЕРВЯЧНОГО

ПРИВОДА ТЕЛЕСКОПА

Изобретение относится к приборостроению и может применяться в приводе оптического телескопа.

Известное устройство для самоустановки корпуса червячного привода телескопа содержит неподвижный стакан и смонтированный в нем шток с буртом, подпружиненный в направлении его продольной оси с возможностью регулирования силы натяжения пружины.

В этом устройстве подпружиненный шток своим буртом прижимается непосредственно кнеподвижному стакану.

Предлагаемое устройство отличается от известного тем, что с целью устранения ударных нагрузок и повышения точности при самоустановке корпуса оно снабжено пружиной, сила воздействия которой на корпус противоположна направлению действия силы пружины штока.

На фиг. 1 изображено описываемое устройство, продольный разрез; на фиг. 2 — то же, вид сверху с частичным разрезом.

Устройство содержит неподвижный стакан

1, жестко соединенный с основанием 2; шток

8 с буртом 4, подпружиненный в направлении ro продольной оси пружиной 5 с возможностью регулировки; стержень б, установленный с помощью шаров 7 в конических гнездах накладки 8 и штока 8; пружины 9, укрепленные в проушинах стакана 1 и тягах 10; коромысло 11, соединяющее свободные концы тяг 10 и соединенное с корпусом 12 червяка через стойки 18; винты 14 и гайки 15, регулирующие натяжение пружин 5, 9, силы действия которых противоположны.

В неработающем приводе детали устройства находятся в положении, показанном на чертеже. При этом бурт 4 штока 3 прижат к стакану 1 силой, определяемой разностью сил

10 пружин 5 и 9, а цепь деталей б, 7, 8, соединяющих шток 8 с корпусом 12, сжата силой пружин 9. Таким образом, все детали устройства находятся в напряженном состоянии, и корпус 12, будучи безазорно соединен с не15 подвижным основанием 2, четко фиксируется в осевом направлении. Силы предварительного поджатия пружин 5, 9 выбираются, исходя из значения осевых нагрузок на червяк привода. Конструкция устройства обеспечивает ре20 гулирование соотношения восстанавливающих сил в широких пределах.

При возникновении в приводе перегрузки, создающей на оси червяка силу, направленную, например, влево и превышающую силу, 25 фиксирующую корпус 12 червяка, корпус 12 смещается влево и через стойки 18 коромысло

11 и тяги 10 сжимает пружины 9. При этом в цепи деталей б, 7, 8 образуются зазоры. По исчезновении перегрузки пружины 9 возвра30 щают корпус 12 в исходное положение.

358563

Рис. 2

Составитель Е. Андреанкова

Редактор В. Дибобес Текред Е. Борисова Корректор H. Стельмах

Заказ 3957/6 Изд. № 1676 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

При смещении корпуса 12 вправо он возвращается в исходное положение пружиной 5.

Предмет изобретения

Устройство для самоустановки корпуса червячного привода телескопа, содержащее неподвижный стакан и смонтированный в нем шток с буртом, подпружиненный в направлении его продольн и оси с возможностью регулирования силы натяжения пружины, отличающееся тем, что, с целью устранения ударных нагрузок и повышения точности при самоустановке корпуса, устройство снабжено пружиной, сила воздействия которой на корпус противоположна направлению действия силы пружины штока,
