Реферат



358568

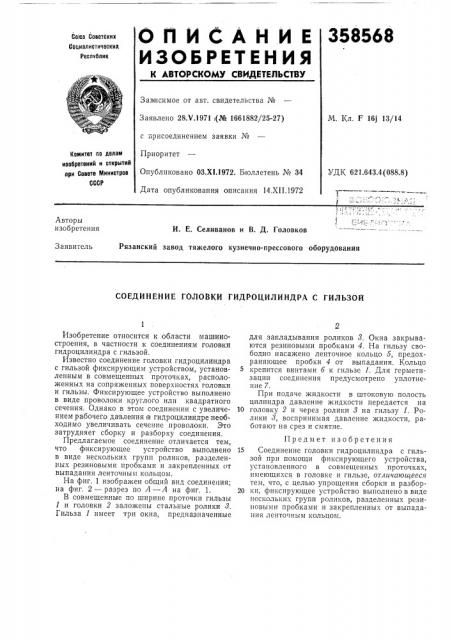

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респтблик

Зависимое от авт. свидетельства №

М. Кл. F 16j 13/14

Заявлено 28.Ч.1971 i(¹ 1661882/25-27) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х1 1972. Бюллетень № 34

Дата опубликования описания 14.ХП.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.643.4 (088.8) Авторы изобретения

И. Е. Селиванов и В. Д. Головков

Рязанский завод тяжелого кузнечно-прессового оборудования

Заявитель

СОЕДИНЕНИЕ ГОЛОВКИ ГИДРОЦИЛИНДРА С ГИЛЪЗОЙ

Изобретение относится к области машиностроения, в частности к соединениям головки гидроцилиндра с гильзой.

Известно соединение головки гидроцилиндра с гильзой фиксирующим устройством, установленным в совмещенных проточках, расположенных на сопряженных поверхностях головки и гильзы. Фиксирующее устройство выполнено в виде проволоки круглого или квадратного сечения. Однако в этом соединении с увеличением рабочего давления!в гидроцили ндре необходимо увеличивать сечение проволоки, Это затрудняет сборку и разборку соединения, Предлагаемое соединение отличается тем, что фиксирующее устройство выполнено в виде нескольких групп роликов, разделенных резиновыми пробками и закрепленных uI выпадания ленточным кольцом.

На фиг. 1 изображен общий вид соединения; на фиг, 2 — разрез по А — А на фиг. 1.

В совмещенные по ширине проточки гильзы

1 и головки 2 заложены стальные ролики 8.

Гильза 1 имеет три окна, предназначенные для закладывания роликов 8. Окна закрываются резиновыми пробками 4, На гильзу свободно насажено ленточное кольцо б, предохраняющее пробки 4 от выпадания. Кольцо крепится винтами б к гильзе 1. Для герметизации соединения предусмотрено уплотнение 7.

При подаче жидкости в штоковую полость цилиндра давление жидкости передается на

10 головку 2 и через ролики 8 на гильзу 1. Ролики 8, воспринимая давление жидкости, работают HB срез и смятие.

Предмет изобретения

15 Соединение головки гидроцилиндра с гильзой при помощи фиксирующего устройства, установленного в совмещенных проточках, имеющихся в головке и гильзе, отличающееся тем, что, с целью упрощения сборки и разбор20 ки, фиксирующее устройство выполнено в виде нескольких групп роликов, разделенных резиновыми пробками и закрепленных от выпадания ленточным кольцом.

358568! 7 3

Фиг. 1

А-A

Составитель В. Холодкова

Редактор О. Филиппова Техред Е. Борисова

Корректор И. Божко

Типография, пр. Сапунова, 2

Заказ 3957/10 Изд. № 1676 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5
