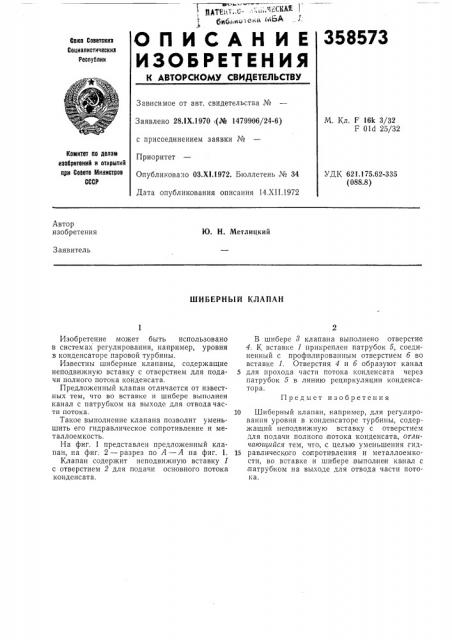

О П И С А Н И Е 358573

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокив

Социалистичесиив

Реслублии

Зависимое от авт, свидетельства №

Заявлено 28 1Х.1970 ((¹ 1479906/24-6) с присоединением заявки №

Приоритет

Опубликова«о ОЗ.Х1.1972. Бюллетень № 34

Дата опубликования описания 14.XII.1972

М. Кл. F 16k 3/32

F 016 25/32

Комитет по делам

ызобретеиый в открытий пры Совете Министров

СССР

УДК 621.175.62-,335 (088.8) Автор изобретения

Ю. Н. Метлицкий

Заявитель

ШИБЕРНЫЙ КЛАПАН

Предмет изобретения

Изобретение может быть использовано в системах регулирования, например, уровня в конденсаторе паровой турбины.

Известны шиберные клапаны, содержащие неподвижную вставку с отверстием для подачи полного потока конденсата.

Предложенный клапан отличается от известных тем, что во вставке и шибере выполнен канал с патрубком на выходе для отвода части потока.

Такое выполнение клапана позволит уменьшить его гидравлическое сопротивление и металлоемкость.

На фиг. 1 представлен предложенный клапан, на фиг. 2 — разрез по А — А на фиг. 1.

Клапан содержит неподвижную вставку 1 с отверстием 2 для подачи основного потока конденсата.

В шибере 8 клапана выполнено отверстие

4. К вставке 1 прикреплен патрубок 5, соединенный с профилированным отверстием б во вставке 1. Отверстия 4 и б образуют канал

5 для прохода части потока конденсата через патрубок 5 в линию рециркуляции конденсатора.

10 Шиберный клапан, например, для регулирования уровня в конденсаторе турбины, содержащий неподвижную вставку с отверстием для подачи полного потока конденсата,, отличающийся тем, что, с целью уменьшения гид15 равли ческого сопротивления и металлоемкости, во вставке и шибере;выполнен канал с ,патруб ком на выходе для отвода части потока.

35857,3

Фиг. 2

Составитель И. Антоненко

Редактор Н. Вирко

Техред Е. Борисова

Корректор Т. Медведева

Типография, пр. Сапунова, 2

Заказ 3957/14 И ад, PQ 1 575 Тираж 405 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5
