Тарельчатый затвор
Иллюстрации
Реферат

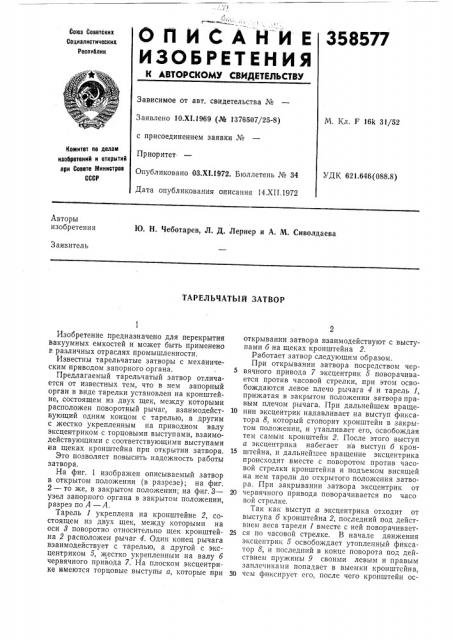

ОПИСАнии
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Респтблик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 10.XI.1969 (№ 1376507/25-8) с присоединением заявки №
Приоритет
Опубликовано ОЗ.Х1.1972. Бюллетень № 34
Дата опубликования описания 14,ХП,1972
M. Кл. F 16k 31/52
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.646(088.8) Авторы изобретения
Ю. H Чеботарев, Л. Д. Лернер и А. М. Сиволдаева
Заявитель
TAPEJlh×ÀÒÛÉ ЗАТВОР
Изобретение ттредназначено для перекрытия вакуумных емкостей и может быть применено в различных отраслях промышленности, Известны тарельчатые затворы с механическим приводом запорного органа.
Предлагаемый тарельчатый затвор отличается от известных тем, что в нем запорный орган в виде тарелки установлен на кронштейне, состоящем из двух щек, между которыми расположен поворотный рычаг, взаимодействуютций одним концом с тарелью, а другим с жестко укрепленным на приводном валу эксцентриком с торцовыми выступами, взаимодействующими с соответствующими выступами на щеках кронштейна при открытии затвора.
Это позволяет повысить надежность работы затвора.
На фиг. 1 изображен описываемый затвор в открытом положении (в разрезе); на фиг.
2 — то же, в закрытом положении; на фиг.3— узел запорного органа в закрытом положении, разрез по А — А.
Тарель 1 укреплена на кронштейне 2, состоящем из двух щек, между которыми на оси 8 поворотно относительно щек кронштейна 2 расположен рычаг 4. Один конец рычага взаимодействует с тарелью, а другой с эксцентриком 5, жестко укрепленным на валу б червячного привода 7. На плоском эксцентрике имеются торцовые выступы а, которые при открывании затвора взаимодействуют с выступами б на щеках кронштейна 2.
Работает затвор следующим образом.
При открывании затвора посредством чер5 вячного привода 7 эксцентрик 5 поворачивается против часовой стрелки, при этом освобождаются левое плечо рычага 4 и тарель 1, прижатая в закрытом положении затвора правым плечом рычага. При дальнейшем враще10 нии эксцентрик надавливает на выступ фиксатора 8, который стопорит кронштейн в закрытом положении, и утапливает его, освобождая тем самым кронштейн 2. После этого выступ а эксцентрика набегает на выступ б крон15 штейна, и дальнейшее вращение эксцентрика происходит вместе с поворотом против часовой стрелки кронштейна и подъемом висящей на нем тарели до открытого положения затвора. При закрывании затвора эксцентрик от
20 червячного привода поворачивается по часо вой стрелке, Так как выступ а эксцентрика отходит от выступа б кронштейна 2, последний под действием веса тарели 1 вместе с ней поворачивает25 ся по часовой стрелке. В начале движения эксцентрик 5 освобождает утопленный фиксатор 8, и последний в конце поворота под действием пружины 9 своими левым и правым заплечиками попадает в выемки кронштейна, 30 чем фиксирует его, после чего кронштейн ос,358577
Ф и.2..!
Фиг 2 тается неподвижен, а тарель 1 в этот момент ложится на основание затвора 10. Эксцентрик
5, продолжая вращаться, поднимает левое плечо рычага 4, который, поворачиваясь по часовой стрелке вокруг своей оси 8, правым 5 плечом прижимает тарель к уплотнительному резиновому кольцу ll и в момент остановки эксцентрика 5 запирает затвор.
Предмет изобретения
Тарельчатый затвор с червячным приводом запорного органа, отличающийся тем, что, с целью повышения надежности работы, тарельчатый запорный орган установлен на кронштейне из двух щек, между которыми расположен поворотно относительно кронштейна рычаг, взаимодействующий одним концом с тарелью, связанный с кронштейном, а другим с укрепленным жестко на приводном валу эксцентриком, снабженным торцовыми выступами, взаимодействующими с соответствующими выступами на щеках кронштейна при открытии затвора.,358577
11 !О
Д-А
Фиг 3
Составитель А. Попова
Редактор Т. Ларина Техред Е. Борисова Корректор Е. Талалаева
Заказ 3957/18 Изд. ¹ 1676 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
