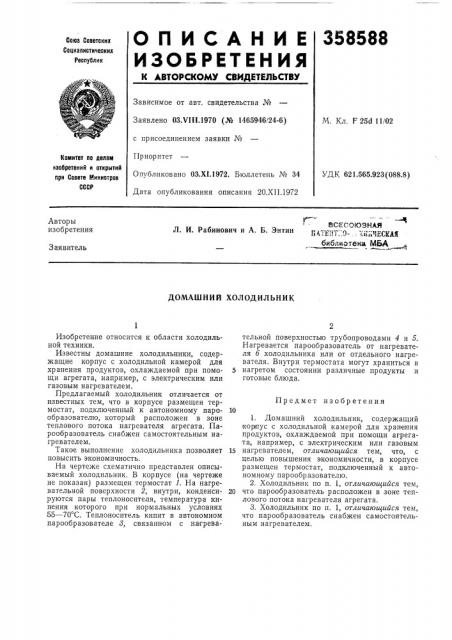

О П И С А Н И Е 358588

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ОЗХ1!1.1970 (№ 1465946!24-6) с присоединением заявки №

Приоритет

Опубликовано ОЗ.XI.1972. Бюллетень № 34

Дата опубликования описания 20.XI I.1972

М. Кл. F 254 11/02

Конитет по делан изобретений и открытий при Совете Министров

СССР

УДК 621.565.923(088.8) т

ВСЕГОЮЗНАЯ

ИАТЕЛТ::0- .: л1.. fECEAII библиотека МБА

, ъф

Авторы изобретения

Л. И. Рабинович и А. Б, Энтин

Заявитель

ДОМАШНИЙ ХОЛОДИЛЬНИК

Предмет изобретения

Изобретение относится к области холодильной техники.

Известны домашние холодильники, содержащие корпус с холодильной камерой для хранения продуктов, охлаждаемой при помощи агрегата, например, с электрическим или газовым нагревателем.

Предлагаемый холодильник отличается от известных тем, что в корпусе размещен термостат, подключенный к автономному парообразователю, который расположен в зоне теплового потока нагревателя агрегата. Парообразователь снабжен самостоятельным нагревателем, Такое выполнение холодильника позволяет повысить экономичность.

На чертеже схематично представлен описываемый холодильник. В корпусе (на чертеже не показан) размещен термостат 1. На нагревательной поверхности 2, внутри, конденсируются пары теплоносителя, температура кипения которого при нормальных условиях

55 — 70 С. Теплоноситель кипит в автономном парообразо вателе 8, связанном с на гревательной поверхностью трубопроводами 4 и 5.

Нагревается парообразователь от нагревателя 6 холодильника или от отдельного нагревателя. Внутри термостата могут храниться в нагретом состоянии различные продукты и готовые блюда.

1. Домашний холодильник, содержащий корпус с холодильной камерой для хранения продуктов, охлаждаемой при помощи агрегата, например, с электрическим или газовым

1S нагревателем, отличающийся тем, что, с целью повышения экономичности, в корпусе р азмещен термостат, подключенный к автономному парообр азователю.

2. Холодильник по п. 1, отличающийся тем, 20 что парообразователь расположен в зоне теплового потока нагревателя агрегата.

3. Холодильник по п. 1, отличающийся тем, что парообразователь снабжен самостоятельным нагревателем.

358588

Редактор Н. Вирко

Заказ 4064/9 Изд, № 1673 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель P. Данилов

Техред Е, Борисова

Корректоры: Е. Михеева и В. Жолудева
