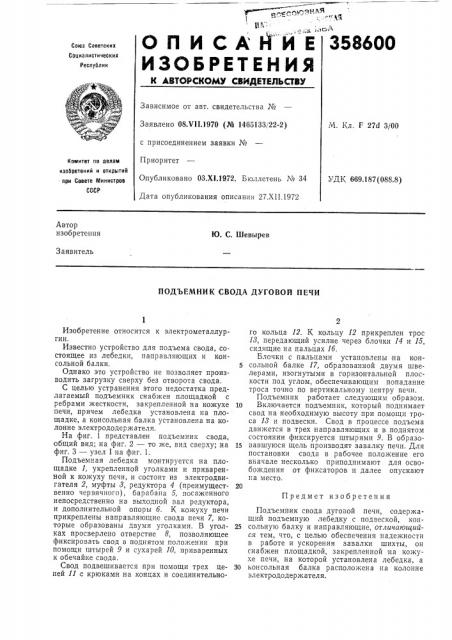

ОПИСАЙИтЕ

ИЗОБРЕТЕН ИЯ

358600

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое or авт. свидетельства №

Заявлено 08.V11.1970 (№ 1465133 22-2) с присоединением заявки №

Приоритет

Опубликовано ОЗ,XI.1972. Бюллетень № 34

Дата опубликования описания 27.XI I.1972

М. Кл. F 27d 3/00

Комитет по делам изобретений н открытий при Совете 66инистров

СССР

УДК 669.187(088.8) Автор изобретения

Ю. С. Шевырев

Заявитель

ПОДЪЕМНИК СВОДА ДУГОВОЙ ПЕЧИ

Изобретение относится к электрометаллургии.

Известно устройство для подъема свода, состоящее из лебедки, направляющих и консольной балки.

Однако это устройство не позволяет производить загрузку сверху без отворота свода, С целью устранения этого недостатка предлагаемый подъемник снабжен площадкой с ребрами жесткости, закрепленной на кожухе печи, причем лебедка установлена на площадке, а консольная балка установлена на колонне электрододержателя.

На фиг. 1 представлен подъемник свода, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — узел 1 на фиг. 1.

Подъемная лебедка монтируется на площадке 1, укрепленной уголками и приваренной к кожуху печи, и состоит из электродвигателя 2, муфты 8, редуктора 4 (преимущественно червячного), барабана 5, посаженного непосредственно на выходной вал редуктора, и дополнительной опоры б. К кожуху печи прикреплены направляющие свода печи 7, которые образованы двумя уголками. В уголках просверлено отверстие 8, позволяющее фиксировать свод в поднятом положении при помощи штырей 9 и сухарей 10, приваренных к обечайке свода.

Свод подвешивается при помощи трех пеней 11 с крюками на концах и соединительного кольца 12. К кольцу 12 прикреплен трос

18, передающий усилие через блочки 14 и 15, сидящие на пальцах 1б.

Блочки с пальцами установлены на кон5 сольной балке 17, образованной двумя швелерами, изогнутыми в горизонтальной плоскости под углом, обеспечивающим попадание троса точно по вертикальному центру печи.

Подъемник работает следующим образом.

l0 Включается подъемник, который поднимает свод на необходимую высоту при помощи троса 18 и подвески. Свод в процессе подъема движется в трех направляющих и в поднятом состоянии фиксируется штырями 9. В образо15 вавшуюся щель производят завалку печи. Для постановки свода в рабочее положение его вначале несколько приподнимают для освобождения от фиксаторов н далее опускают на место.

Предмет изобретения

Подъемник свода дуговой печи, содержащий подъемную лебедку с подвеской, кон25 сольную балку и направляющие, отличающийся тем, что, с целью обеспечения надежности в работе и ускорения завалки шихты, он снабжен площадкой, закрепленной на кожухе печи, на которой установлена лебедка, а

30 консольная балка расположена на колонне электрододержателя.

358600

Фи8 /

Риг J
