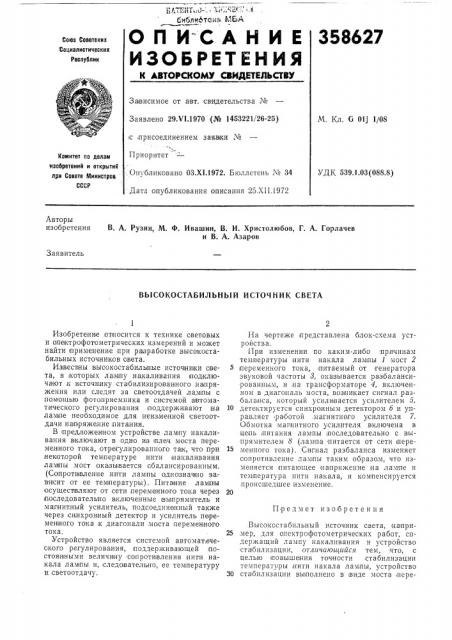

О П И"СА Н И Е 358627

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских. Социалистических

Республик

За висимое от авт, свидетельства ¹

Заявлено 29Х1.1970 (№ 1453221/26-25) с,присоединением заявки №

М. Кл. G Olj 1/08

Приоритет

Комитет по делам изобретений и открытий лри Совете Мииистроа

СССР

УДК 539.1.03 (088.8) Он»бликовано ОЗ.Х1.1972. Бюллетень ¹ 34

Дата опубликования описания 25.Xi I. 1 972

Авторы изобретения

В. А. Рузин, М. Ф. Ивашин, В. И. Христолюбов, Г. А. Горлачев и В. А. Азаров

Заявитель

ВЫСОКОСТАБИЛЪНЫЙ ИСТОЧНИК СВЕТА

Предмет изобретения

Изобретение .0TlHoсится к технике световых и опектрофотометрических измерений и может найти применение при равработке высо ко стабильных источников света.

Известны высокостабильные источники света, в которых лампу .накаливания подключа ют,к источнику cTBGHJIHBHpoiBBH1Hoii на пряжения или следят за светоотдачей лампы C помощью фотоприемника и системой а втоматического регулирования поддерживают яа лам не необходимое для неизменной светоотдачи на пряжение литания.

В предложен ном устройстве лам ну накаливания .включают в одно из плеч моста перемен ного тока, отрегулированного TBIK, что,при ,некоторой температуре нити накаливания лам пы мост ока зывается сбалансированным. (Со проти вле.ние .нити лам пы однозна,чино за; эи сит от ее тем пературы). Питание лам пы осуществляют от сети:переменного тока через последовательно включенные вьппрямитель H мапнитный усилитель, подсоединенный также через, синхронный детектор и усилитель перемен ного тока к диагонали моста:переменного тока.

Устройство является системой автоматического регулирования, поддерживающей Iiioстоян ными величину сопротивления нити накала лазопы и, .следовательно, ее температуру и светоотдачу.

На чертеже представлена блок-схема устройства.

При изменении по каким-либо .причинам температуры нити накала лам пы 1 мост 2

5 переменного тока, питаемый от генератора звуковой частоты 8, оказывается разбалансированным, и на трансформаторе 4, включенном в диагональ моста, .возникает сигнал разбала н са, который у силнBBPTcH усилителем 5, 10 детектируется синхронным детектором б и управляет работой гмагнитного усилителя 7.

Обмотка магнитного усилителя включена в цепь питания лампы последовательно с выпрямителем 8 (лампа питается от сети iiiepeменного тока). Сигнал разбаланса изменяет сопротивление лампы таким образом, что изменяется питающее напряжение на лампе и температура нити накала, и ком пенсируется происшедшее изменение.

Высокостабильный источник света, напри25 мер, для спектрофотометрических работ, содержащий лампу накаливания и устройство ста билизации, отличающийся тем, что, с целью повышения точности .стабилизации температуры, нити накала лампы, устройство

30 стабилизации выполнено в виде моста пере358627

Составитель Е. Афанасьев

Техред 3, Тараненко Корректоры: Л. Новожилова и Т. Гревцова

Редактор T. Орловская

Заказ 4072/7 Изд. № 1660 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 меженного тока, в одно из плеч которого включена стаоилизируемая лам па накаливания, и магнитного усилителя, включенного последовательно,с .выпрямителем и,стабили зируемой лам пой накаливания,,при этом магнитный усилитель через синхронный детектор и усилитель переменного тока подсоединен к диаго нали моста переменного тока.
