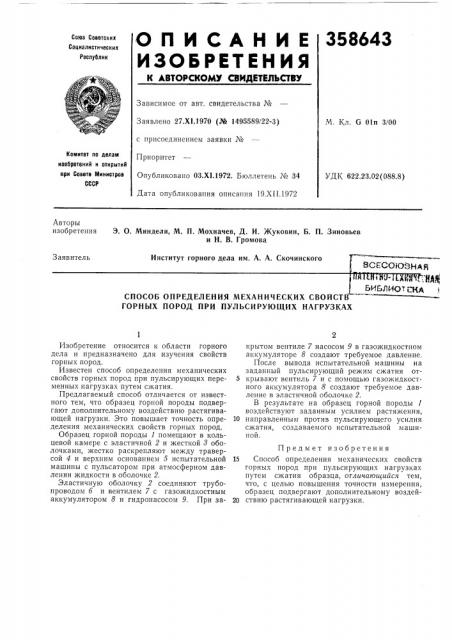

О П И С А Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 27,Х1.1970 (№ 1495589/22-3) М. Кл. G Oln 3/00 с присоединением заявки №
Комитет по делам изобретений и открытий при Совете Министров
СССР
Приоритет
Опубликовано 03.Х1,1972, Бюллетень № .34
Дата опубликования описания 19.XI I.1972
УДК 622,23.02(088.8) Авторы изобретения
Э. О. Миндели, М. П. Мохначев, Д. И. Жуковин, Б. П. Зиновьев и H. В. Громова
Заявитель
Институт горного дела им. А. А. Скочинского
ВСЕСОЮЗНАЯ
М::ИМ%
БИЛЯ ИО г тяА
СПОСОБ ОПРЕДЕЛЕНИЯ МЕХАНИЧЕСКИХ СВОЙСТВ
ГОРНЫХ ПОРОД ПРИ ПУЛЪСИРУ1ОЩИХ НАГРУЗКАХ
Изобретение относится к области горного дела и предназначено для изучения свойств горных пород.
Известен способ определения механических свойств горных пород при пульсирующих переменных нагрузках путем сжатия.
Предлагаемый способ отличается от известного тем, что образец горной породы подвергают дополнительному воздействию растягивающей нагрузки. Это повышает точность определения механических свойств горных пород.
Образец горной породы 1 помещают в кольцевой камере с эластичной 2 и жесткой 8 оболочками, жестко раскрепляют между траверсой 4 и верхним основанием 5 испытательной машины с пульсатором при атмосферном давлении жидкости в оболочке 2.
Эластичную оболочку 2 соединяют трубопроводом б и вентилем 7 с газожидкостным аккумулятором 8 и гидронасосом 9. При закрытом вентиле 7 насосом 9 в газожидкостном аккумуляторе 8 создают требуемое давление.
После вывода испытательной машины на заданный пульсирующий режим сжатия от5 крывают вентиль 7 и с помощью газожидкостного аккумулятора 8 создают требуемое давление в эластичной оболочке 2.
В результате на образец горной породы 1 воздействуют заданным усилием растяжения, 10 направленным против пульсирующего усилия сжатия, создаваемого испытательной машиной.
Предмет изобретения
15 Способ определения механических свойств горных пород при пульсирующих нагрузках путем сжатия образца, отличающийся тем, что, с целью повышения точности измерения, образец подвергают дополнительному воздей20 ствию растягивающей нагрузки.
