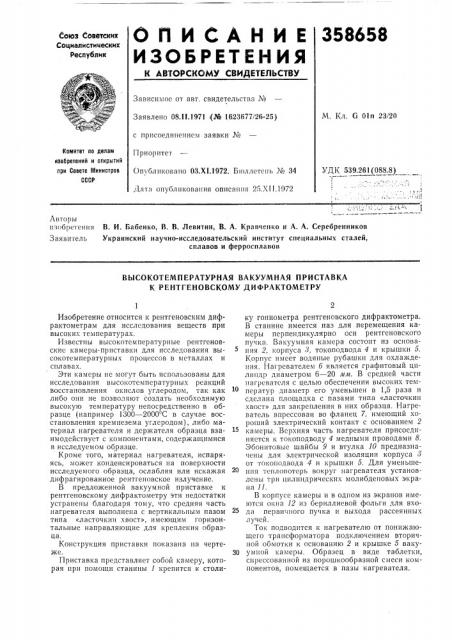

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ф

Зависимое от авт. свидетельства №

М. Кл. G 01п 23/20

Заявлено 08.11.1971 i(¹ 1623677/26-25) с присоединением заявки №

Приоритет

Опубликован о 03,Х1,1972. Бюллетень № 34

Комитет оо делам изобретений и открытий ори Совета Министров

СССР

УДК 539 261(088 8) Дата опубликования описания 25.XII.1972

Авторы изобретения

Заявитель

В. И, Бабенко, В. В. Левитин, В. А. Кравченко и A. А. Серебренников

Украинский научно-исследовательский институт специальных сталей, сплавов и ферросплавов

ВЫСОКОТЕМПЕРАТУРНАЯ ВАКУУМНАЯ ПРИСТАВКА

К РЕНТГЕНОВСКОМУ ДИФРАКТОМЕТРУ

Изобретение относится к рентгеновским дифрактометрам для исследования веществ при высоких температурах.

Известны высокотемпературные рентгеновские камеры-приставки для исследования высокотемпературных процессов в металлах и сплавах.

Эти камеры не могут быть использованы для исследования высокотемпературных реакций восстановления окислов углеродом, так как либо они не позволяют создать необходимую высокую температуру непосредственно в образце (например 1300 — 2000 С в случае восстановления кремнезема углеродом), либо материал нагревателя и держателя образца взаимодействует с компонентами, содержащимися в исследуемом образце.

Кроме того, материал нагревателя, испаряясь, может конденсироваться на поверхности исследуемого образца, ослабляя или искажая дифрагированное рентгеновское излучение.

В предложенной вакуумной приставке к рентгеновскому дифрактометру эти недостатки устранены благодаря тому, что среднлл часть нагревателя выполнена с вертикальным пазом типа «ласточкин хвост», имеющим горизонтальные направляющие для крепления образца.

Конструкция приставки показана па чертеже.

Приставка представляет собой камеру, которая при помощи станины 1 крепится к столику гониометра рентгеновского дифрактометра.

В станине имеется паз для перемещения камеры перпендикулярно оси рентгеновского пучка, Вакуумная камера состоит из основания 2, корпуса 8, токоподвода 4 и крышки 5.

Корпус имеет водяные рубашки длл охлаждения. Нагревателем 6 является графитовый цилиндр диаметром б — 20 лтлт. В средней части нагревателя с целью обеспечения высоких температур диаметр его уменьшен в 1,5 раза и сделана площадка с пазами типа «ласточкин хвост» для закрепления в них образца. Нагреватель впрессован во фланец 7, имеющий хороший электрический контакт с основанием 2 камеры. Верхняя часть нагревателя присоединяется к токоподводу 4 медными проводами 8.

Эбонитовые шайбы 9 и втулка 10 предназначены для электрической изоляции корпуса 8 от токоподвода 4 и крышки 5. Для уменьшения теплопотери вокруг нагревателя установлены три цилиндрических молибденовых экра«а 11, В корпусе камеры и в одном из экранов имеютсл окна 12 из бериллиевой фольги для входа первичного пучка и выхода рассеянных лучей.

Ток подводится к нагревателю от понижающего трансформатора подключением вторичной обмотки к основанию 2 и крышке 5 ваку30 умной камеры. Образец в виде таблетки, спрессованной из порошкообразной смеси компонентов, помещается в пазы нагревателя.

Температура образца измеряется термопарой с электронным потенциометром. Рабочий конец термопары вводят между образцом и нагревателем. Максимальная температура образца достигает 2000 С. Камера откачивается форвакуумным или диффузионным насосом.

В камере может быть создана восстановительная или нейтральная атмосфера.

-Предмет изобретения

Высокотемпературная вакуумная приставка к рентгеновскому дифрактометру для ис358658 следования реакций восстановления окислов углеродом, содержащая герметичный водоохлаждаемый корпус с окном из материала, слабо поглощающего рентгеновские лучи, нагреватель, выполненный в виде графитового цилиндра, и токоподводы, отличающаяся тем, что, с целью увеличения рабочей температуры образца, средняя часть нагревателя снабжена вырезанным до оси нагревателя вертикальным пазом типа «ласточкин хвост» с горизонтально расположенными направляющими для крепления образца.
