Реферат



358682

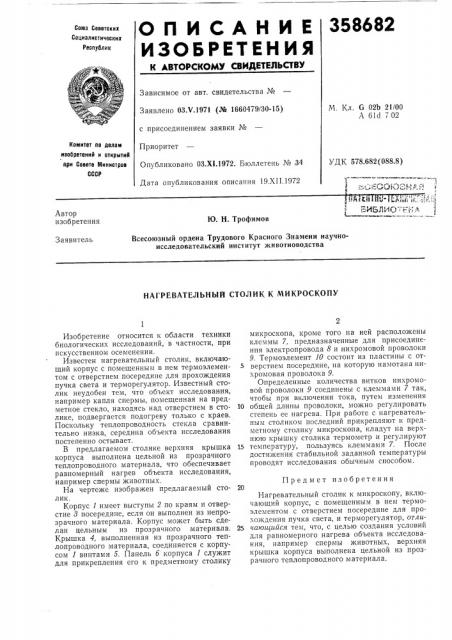

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. 6 02Ь 21/00

А 61d 7 02

Заявлено ОЗ.Ч.1971 (№ 1660479/30-15) с присоединением заявки №

Приоритет

Опубликовано ОЗ.XI.1972. Бюллетень № i34

Дата опубликования описания 19.XII.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 578.682 (088.8) Автор изобретения

Ю. H. Трофимов

Всесоюзный ордена Трудового Красного Знамени научноисследовательский институт животноводства

Заявитель

НАГРЕВАТЕЛЬНЫЙ СТОЛИК К МИКРОСКОПУ микроскопа, кроме того на ней расположены клеммы 7, предназначенные для присоединения электропровода 8 и нихромовой проволоки

9. Термоэлемент 10 состоит из пластины с отверстием посередине, на которую намотана нихромовая проволока 9.

Определенные количества витков нихромовой проволоки 9 соединены с клеммами 7 так, чтобы при включении тока, путем изменения общей длины проволоки, можно регулировать степень ее нагрева. При работе с нагревательным столиком последний прикрепляют к предметному столику микроскопа, кладут на верхнюю крышку столика термометр и регулируют температуру, пользуясь клеммами 7. После достижения стабильной заданной температуры проводят исследования обычным способом.

Нагревательный столик к микроскопу, включающий корпус, с помещенным в нем термоэлементом с отверстием посередине для прохождения пучка света, и терморегулятор, отлиитюи1ийся тем, что, с целью создания условий для равномерного нагрева объекта исследования, например спермы животных, верхняя крышка корпуса выполнена цельной из прозрачного теплопроводного материала.

Изобретение относится к области техники биологических исследований, в частности, при искусственном осеменении.

Известен нагревательный столик, включающий корпус с помещенным в нем термоэлемен- 5 том с отверстием посередине для прохождения пучка света и терморегулятор. Известный столик неудобен тем, что объект исследования, например капля спермы, помещенная на предметное стекло, находясь над отверстием в сто- 10 лике, подвергается подогреву только с краев.

Поскольку теплопроводность стекла сравнительно низка, середина объекта исследования постепенно остывает.

В предлагаемом столике верхняя крышка 15 корпуса выполнена цельной из прозрачного теплопроводного материала, что обеспечивает равномерный нагрев объекта исследования, например спермы животных.

На чертеже изображен предлагаемый сто- 20 лик.

Корпус 1 имеет выступы 2 по краям и отверстие 8 посередине, если он выполнен из непрозрачного материала. Корпус может быть сделан цельным из прозрачного материала, 25

Крышка 4, выполненная из прозрачного теплопроводного материала, соединяется с корпусом 1 винтами 5. Панель б корпуса 1 служит для прикрепления его к предметному столику

Предмет изобретения

358682

Составитель В. Фогельман

Техред А. Камышникова

Редактор С. Титова

Корректор T. Гревцова

Заказ 4054/17 Изд. № 1743 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
