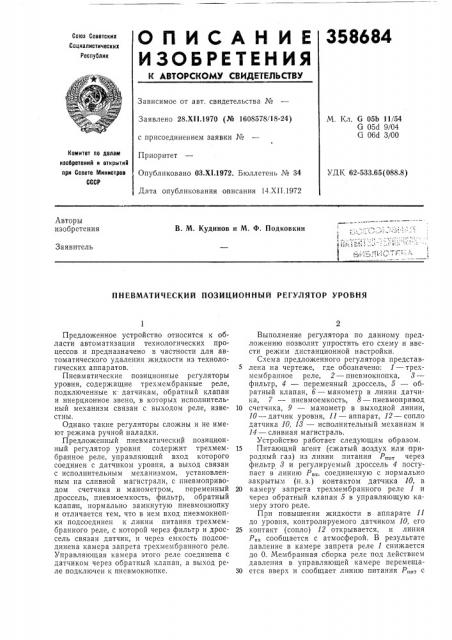

О П И С А Н И Е 358684

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.Xll.1970 (№ 1608578/18-24) с присоединением заявки №

Приоритет

Опубликовано 03.Xl.1972. Бюллетень № 34

Дата опубликования описания 14.Х1I.1972

М. Кл. G 05b 11/54

G 05cI 9/04

G 06d 3/00

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 62-533.65(088.8) Авторы изобретения

В. М, Кудинов и М. Ф, Подковкин

Заявитель

ПНЕВМАТИЧЕСКИЙ ПОЗИЦИОННЫЙ РЕГУЛЯТОР УРОВНЯ

Предложенное устройство относится к области автоматизации технологических процессов и предназначено в частности для автоматического удаления жидкости из технологических аппаратов.

Пневматические позиционные регуляторы уровня, содержащие трехмембранные реле, подключенные к датчикам, обратный клапан и инерционное звено, в которых исполнительный механизм связан с выходом реле, известны.

Однако такие регуляторы сложны и не имеют режима ручной наладки.

Предложенный пневматический позиционный регулятор уровня содержит трехмембранное реле, управляющий вход которого соединен с датчиком уровня, а выход связан с исполнительным механизмом, установленным на сливной магистрали, с пневмоприводом счетчика и манометром, переменный дроссель, пневмоемкость, фильтр, обратный клапан, нормально замкнутую пневмокнопку и отличается тем, что в нем вход пневмокнопки подсоединен к линии питания трехмембранного реле, с которой через фильтр и дроссель связан датчик, и через емкость подсоединена камера запрета трехмембранного реле.

Управляющая камера этого реле соединена с датчиком через обратный клапан, а выход реле подключен к пневмокнопке.

Выполнение регулятора по данному предложению позволит упростить его схему и ввести режим дистанционной настройки.

Схема предложенного регулятора представ5 лена на чертеже, где обозначено: 1 — трехмембранное реле, 2 в пневмокнопка, 8— фильтр, 4 — переменный дроссель, 5 — обратный клапан, б — манометр в линии датчика, 7 — пневмоемкость, 8 — пневмопривод

10 счетчика, 9 — манометр в выходной линии, 10 — датчик уровня, 11 — аппарат, 12 — сопло датчика 10, 18 — исполнительный механизм и

14 — сливы ая м а гистр ал ь.

Устройство работает следующим образом.

15 Питающий агент (сжатый, воздух или IlpHродный газ) из линии питания Р„„, через фильтр 8 и регулируемый дроссель 4 поступает в линию Р„, соединенную с нормально закрытым (н. з.) контактом датчика 10, в

20 камеру запрета трехмембранного реле 1 и через обратный клапан 5 в управляющую камеру этого реле.

При повышении жидкости в аппарате 11 до уровня, контролируемого датчиком 10, его

25 контакт (сопло) 12 открывается, и линия

Р„сообщается с атмосферой. В результате давление в камере запрета реле 1 снижается до О. Мембранная сборка реле под действием давления в управляющей камере перемеща30 ется вверх и сообщает линию питания Р„„, с

358684

1 ю

1

Составитель Б. Шкрабов

Техред Т. Ускова

Корректор 3. Тарасова

Редактор Л. Утехина

Заказ 3962/1 Изд. № 1695 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 линией Р„,, Давление управляющего сигнала из линии питания PÄ», поступает на пневмоприводы 8 счетчика и исполнительного механизма 18.

При открытии исполнительного механизма

18 запорного клапана жидкость из аппарата

11 удаляется по сливной магистрали 14.

При снижении уровня жидкости в аппарате контакт датчика закрывается, и в линии P„.„начинает подниматься давление. Время подъема давления зависит от настройки дросселя 4.

При подъеме давления до определенной величины мембранная сборка трехмембранного реле опускается вниз и разобщает линию питания Р„„и линию Р„„. Через н. о, контакты трехмембранного реле и пневмокнопки 2 линия Р„,„сообщается с атмосферой. Давление в линии Р„„снижается до О. При этом клапан 18 закрывается, разобщив полость аппарата 11 и сливную магистраль, а счетчик импульсов производит один отсчет, В дальнейшем устройство работает аналогично.

Нажатие пневмокнопки 2 эквивалентно отKphITHIo контакта датчика и ведет к cpa6aTblванию запорного клапана.

Предмет изобретения
