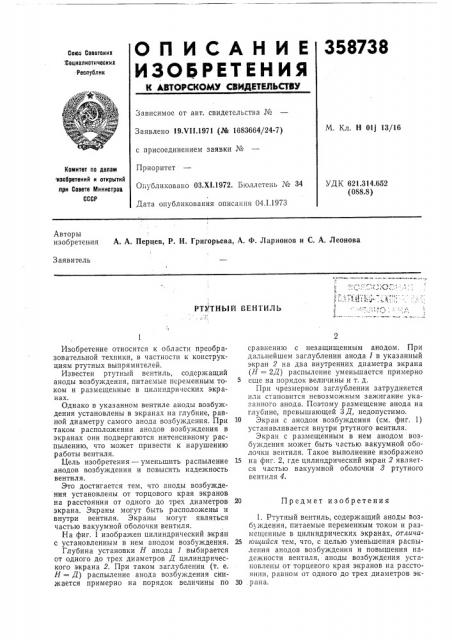

358738
ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских. Социалистических
Республик
Зависимое от авт. свидетельства ¹
М. Кл. Н 01j 13/16
Заявлено 19.VII.1971 (№ 1683664/24-7) с присоединением заявки №
Приоритет
Комитет по делам изобретений и открытий лри Совете Министров
СССР
УДК 621.314.652 (088.8) Опубликовано ОЗ.Х!.1972. Бюллетень № 34
Дата опубликования описания 04.1.1973
Авторы изобретения А. А. Перцев, P. И. Григорьева, А. Ф. Ларионов и С. А. Леонова
Заявитель
РТУТНЫЙ ВЕНТИЛЬ
Изобретение относится к области преобразовательной техники, в частности к конструкциям ртутных выпрямителей.
Известен ртутный вентиль, содержащий аноды возбуждения, питаемые переменным током и размещенные в цилиндрических экранах.
Однако в указанном вентиле аноды возбуждения установлены в экранах на глубине, равной диаметру самого анода возбуждения. При таком расположении анодов возбуждения в экранах они подвергаются интенсивному распылению, что может привести к нарушению работы вентиля.
Цель изобретения — уменьшить распыление анодов возбуждения и повысить надежность вентиля.
Это достигается тем, что аноды возбуждения установлены от торцового края экранов на расстоянии от одного до трех диаметров экрана. Экраны могут быть расположены и внутри вентиля. Экр аны могут являться частью вакуумной оболочки вентиля.
На фиг. 1 изображен цилиндрический экр йн с установленным в нем анодом возбуждения.
Глубина установки Н анода 1 выбирается от одного до трех диаметров Д цилиндрического экрана 2. При таком заглублении (т. е.
Н = Д) распыление анода возбуждения снижается примерно на порядок величины по ср авнению с незащищенным анодом. При дальнейшем заглублении анода 1 в указанный экран 2 на два внутренних диаметра экрана (Н = 2Д) распыление уменьшается примерно
5 еще на порядок величины и т. д.
При черезмерном заглублении затрудняется или становится невозможным зажигание указанного анода. Поэтому размещение анода на глубине, превышающей ЗД, недопустимо.
10 Экран с анодом возбуждения (см. фиг. 1) устанавливается внутри ртутного вентиля.
Экран с размещенным в нем анодом возбуждения может быть частью вакуумной оболочки вентиля. Такое выполнение изображено
15 на фиг. 2, где цилиндрический экран 2 является частью вакуумной оболочки 8 ртутного вентиля 4.
20 Предмет изобретения
1. Ртутный вентиль, содержащий аноды возбуждения, питаемые переменным током и размещенные в цилиндрических экранах, отличи25 юи1ийся тем, что, с целью уменьшения распыления анодов возбуждения и повышения надежности вентиля, аноды возбуждения установлены от торцевого края экранов на расстоянии, равном от одного до трех диаметров эк30 . рана.
35873ф
Риг. /
Состанитель Н. ggngpygcy
Редактор В. Фельдщн Текред 7. Ускэра .Ко.пректорви Ц. ро1кд11
Н А. Васильева
Заказ 4116/14 Изд. № %80 Т.ирак 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий дрн Совете Министров СССР
Москва, Ж-35, Раушокая нф., д. 4/о
Типография, нр. Сапунова, 2
2. Ртутный вентиль по и. 1, отличающийся тем, что указанные экраны расположены внутри вентиля.
3, Pypнцц вецтиль но п. 1, отличающийся тем, что указанные экраны являются частью вакуумной оболочки вентиля.
