Реферат

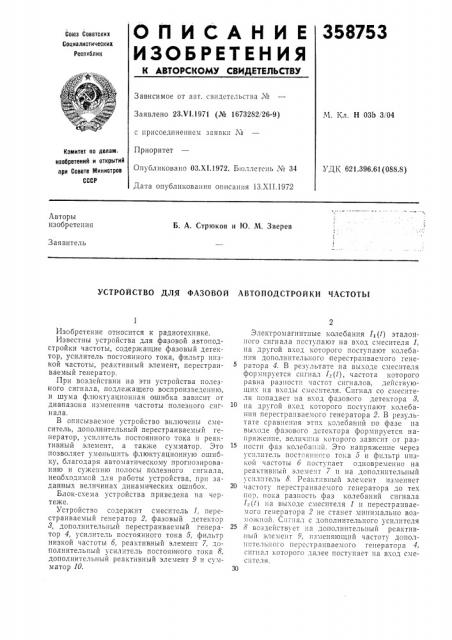

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

358753

Союз Советских

Социалистических

Респтблик

Зависимое от авт. -âèäåòå,ëüñòâà №

М. Кл, Н ОЗЬ 3/04

Заявлено 23Х1.1971 (№ 1673282>26-9) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х1.1972. Бюллетень № 34

Дата опубликования описания 13.XII.1972

Комитет па делам, изобретений и открытий лри Совете Министров

СССР

Ъ ДК 621 396 61(088 8) Авторы изобретения

Б. А. Стрюков и Ю. М. Зверев

Заявитель

УСТРОЙСТВО ДЛЯ ФАЗОВОЙ АВТО ПОДСТРОЙКИ ЧАСТОТЫ

Изобретение относится к радиотехнике.

Известны устройства для фазовой автоподстройки частоты, содержащие фазовый детек гор, усилитель постоянного тока, фильтр низкой частоты, реактивный элемент, перестраиваемый генератор.

При воздействии на эти устройства полезного сигнала, подлежащего воспроизведению, и шума флюктуационная ошибка зависит от диа пазона изменения частоты полезного сигнала.

В описываемое устройство включены смеситель, дополнительный перестраиваемый генератор, усилитель постоянного тока и реактивный элемент, а также сумматор. Это позволяет уменьшить флюктуационную ошибку, благодаря автоматическому прогнозированию и сужению полосы полезного сигнала, необходимой для работы устройства, при заданных величинах динамических ошибок, 20

Блок-схема устройства приведена на чертеже.

Устройство содержит смеситель 1, перестраиваемый генератор 2, фазовый детектор

8, дополнительный перестраиваемый генератор 4, усилитель постоянного тока 5, фильтр низкой частоты 6, реактивный элемент 7, дополнительный усилитель постоянного тока 8, дополнительный реактивный элемент 9 и сумматор 10. 30

Электромагнитные колебания 1т(t) эталонного сигнала поступают на вход смесителя 1, на другой вход которого поступают колебания дополнительного перестраиваемого генератора 4. В результате на выходе смесителя формируется сигнал I>(t), частота которого равна разности частот сигналов, действующих на входы смесителя. Сигнал со смесителя попадает на вход фазового детектора 8, на другой вход которого поступают колебания перестраиваемого генератора 2. В результате сравнения этих колебаний по фазе на выходе фазового детектора формируется напряжение, велич:гна которого зависит от разности фаз колебаний. Это напряжение через усилитель постоянного тока 5 и фильтр низкой частоты 6 поступает одновременно на реактивный элементе 7 и на дополнительный усилитель 8. Реактивный элемент изменяет частоту перестраиваемого генератора до тех пор, пока разность фаз колебаний сигнала

f (t)»a выходе смесителя 1 и перестрапваемого генератора 2 не станет минимально возможной. Сигнал с дополнительного усилителя

8 воздействует на дополнительный реактивный элемент 9, из еняющий частоту дополнительного перес траиваемого генератора 4, сигнал которого далее поступает на вход смесителя.

35Ь753

Предмет изобретения

COCIBBII fC;lb B. Iнстов

Тсхрсд T. Ускова

Редактор F. Федотов

Корректоры: А. Васильева и Е. Сапунова

Заказ 3954j8 Изд. М 1б79 Тирык 406 Подписное

ЦНИИПИ Комитета по делам изобретен и н открытий при Совете Министров СССР

Москва, уК-35, Раушская наб., д, 4 5

Типография, ii, . Cë: унова, 2

Сигналы с перестраивасмого генератора 2 дополнительного перестраивасмого генерагора 4 поступают II2 сумматор 10, на выходе которого формнруется сигнал суммарной частоты, Устройство для фазовой автоподстройки частоты, содержащее фазовый детектор, усилитель постоянного тока, фильтр низкэи частоты, реактиш1ый элемент, перестраиваемый генератор, отли Iuiou;ceca тем, что„с целью уменьшения флюктуационной ошибки, между входом реактивного элемента и входом фазо5 вого детектора последовательно включены дополнительные усилитель постоянного тока, реактивный элемент, нерестраиваемый генератор II смеснтсль, на второй вход которого подастся входной сигнал, а между выходами

10 перестраиваемых генераторов включено сумAlIIpl юшее l стройство.
