Реферат



358766

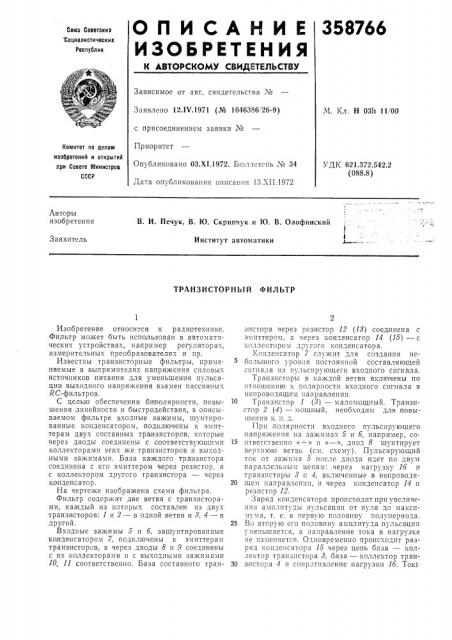

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВйДЕТЕЛЬСТВУ

Союз Советских Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.IV.1971 (№ 1646386, 26-9) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х1.1972. Бюллете1Ib № 34

Дата опубликования описания 13.XII.1972,Ч. Кл. Н 03h 11/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.372.542.2 (088.8) Авторы изобретения

В. И. Печук, В. Ю. Скрипчук и Ю. В. Олофинский

Заявитель

Институт автоматики

ТРАНЗИСТОРНЫЙ ФИЛЬТР

Изобретение относится к радиотехнике.

Фильтр может быть использован в автоматических устройствах, например регуляторах, измерительных преобразователях и пр.

Известны транзисторные фильтры, применяемые в выпрямителях напряжения силовых источников, питания для уменьшения пульсаIIHH выходного напряжения взамен пассивных

RC-фильтров.

С целью обеспечения биполярности, повышения линейности и быстродействия, в описываемом фильтре входные зажимы, шунтированные конденсатором, подключены к эмиттерам двух составных транзисторов, которые через диоды соединены с соответствующими коллекторами этих же транзисторов и выходными зажимами. База каждого транзистора соединена с его эмиттером через резистор, а с коллектором другого транзистора — через конденсатор.

На чертеже изображена схема фильтра.

Фильтр содержит две ветви с транзисторами, каждый из которых составлен из двух транзисторов: 1 и 2 — в одной ветви и 8, 4 — в другой.

Входные зажимы 5 и б, зашунтированные конденсатором 7, подключены к эмиттерам транзисторов, а через диоды 8 и 9 соединены с их коллекторами и с выходными зажимами

10, 11 соответственно. База составного транзистора через резистор 12 (18) соединена с эмиттером, а через конденсатор 14 (15) — с кп.л лектором другого конденсатора.

Конденсатор 7 служит для создания небольшого уровня постоянной составляющей сигнала из пульсирующего входного сигнала.

Транзисторы в каждой ветви включены по отношению к полярности входного сигнала в непроводящем направлении.

10 Транзистор 1 (8) — маломощный. Транзистор 2 (4) — мощный, необходим для повышения к и д

При полярности входного пульсирующего на пряжения на зажимах 5 и б, например, со15 ответственно « — » и « — », диод 8 шунтирует верхнюю ветвь (см. схему) . Пульсирующий ток от зажима 5 после диода идет по двум параллельным цепям: через нагрузку 16 и транзисторы 8 и 4, включенные в непроводя20 щем направлен1ш, и через конденсатор 14 и резистор 12.

Заряд конденсатора происходит при увеличении амплитуды пульсации от нуля до максимума, т. е. в первую половину полупериода.

25 Во вторую его половину амплитуда .пульсации уменьшается, а направление тока в нагрузке не изменяется. Одновременно происходит разряд конденсатора 15 через цепь база — коллектор транзистора 8, оаза — колле1 тор тран30 зистора 4 и сопротивление нагрузки 16. Ток>

358766

Предмет изобретения

13 79

Составитель М. Порфирова

Текрсд T. Ускова Корректоры: Л. Новожилова и Т. Гревцова

Редактор Б. Федотов

Заказ 3954/)8 Изд. № 1679 Тираж 406 Подгшсное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4 5

Типография, нр. Сапунова, 2 через нагрузку 16 протекают в одном направлении и суммируются. То> разряда, конденсатора 15 заполняет пустоты между полупериолами пульсирующего тока, Аналогичным образом работает другая ветвь при другой полярности пульсирующего вхо 11loi напряжения.

Фильтр обеспечивает малый уровень пульсации (0,05 — 0,1% ) и высокую линейность (нелинейность — 1% ) выходного напряжения на нагрузке 16 и высокое быстродействие, так как емкость конденсаторов 14 и 15 не превышает 20 икгр.

Транзисторный фильтр, содержащий составные транзисторы, отличоющийся тем, что,, с

5 целью обеспечения биполярности, повышения линейности и быстродействия, в нем входные зажимы, шуптироваппые конденсатором, подключены к эмиттерам двух составных транзисторов, которые через диоды соединены с

10 соответствующими коллекторами последних и выходными зажимами, при этом база каждого транзистора соединена с его эмиттером через резистор, а с ко Iëåêòîðîì другого транзистора — через конденсатор.
