Ферритная сталь

Ферритная сталь

Иллюстрации

Показать все

Реферат

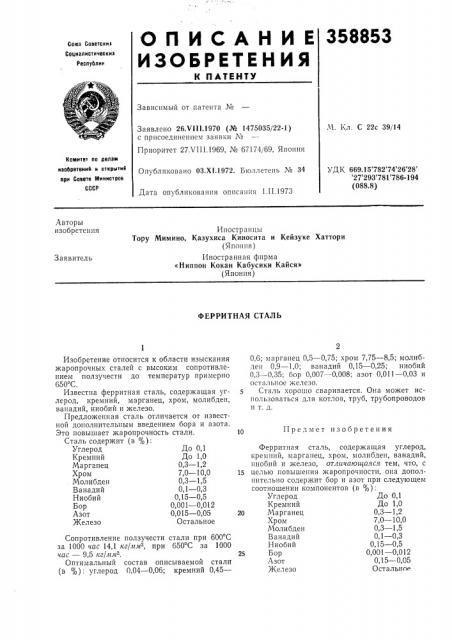

ОПИСАНИЕ 358853

ИЗОБРЕТЕНИЯ

Союз Саветскин

Социалистическин

Республин

К ПАТЕНТУ

Зависимый от патента №

М. Кл. С 22с 39/14

Заявлено 26.VI11.1970 (№ 1475035/22-1) с присоединением заявки №

Приоритет 27Х1П.1969, № 67174/69, Япония

Камитет ло делам изобретениИ и аткрытиИ ари Совете Министров

СССР

Опубликовано ОЗ.XI.1972. Бюллетень ¹ 34

УД К 669.15 782 74 26 28 27 293 781 786-194 (088.8) Дата опубликования описания 1.П,!973

Авторы изобретения

Иностранцы

Тору Мимино, Казухиса Киносита и Кейзуке Хаттори (Япония) Иностранная фирма

«Ниппон Кокан Кабусики Кайся» (Япония) Заявитель

ФЕРРИТНАЯ СТАЛЬ

Предмет изобретения

Изобретение относится к области изыскания жаропрочных сталей с высоким сопротивлением ползучести до температур примерно

650 С.

Известна ферритная сталь, содержащая углерод, кремний, марганец, хром, молибден, ванадий, ниобий и железо.

Предложенная сталь отличается от известной дополнительным введением бора и азота.

Это повышает жаропрочность стали.

Сталь содержит (в %):

Углерод До 0,1

Кремний До 1,0

Марганец 0,3 в 1,2

Хром 7,0 — 10,0

Молибден 0,3 — 1,5

Ванадий 0,1 — 0,3

Ниобий 0,15 — 0,5

Бор 0,001 — 0,012

Азот 0,015 — 0,05

Железо Остальное

Сопротивление ползучести стали при 600 С за 1000 час 14,1 кг/мм, при 650 С за 1000 час — 9,5 кг/мл1з.

Оптимальный состав описываемой стали (в %): углерод 0.04 — 0,06; кремний 0,45—

0,6; марганец 0,5 — 0,75; хром 7,75 — 8,5; молибден 0,9 — 1,0; ванадий 0,15 — 0,25; ниобий

0,3 — 0,35; бор 0,007 — 0,008; азот 0,011 — 0,03 и остальное железо.

Сталь хорошо сваривается. Она может использоваться для котлов, труб, трубопроводов и т. д.

Ферритная сталь, содержащая углерод, кремний, марганец, хром, молибден, ванадий, ниобий и железо, отличающаяся тем, что, с

15 целью повышения жаропрочности, она дополнительно содержит бор и азот при следующем соотношении компонентов (в %):

Углерод До 0,1

Кремний До 1,0

20 Марганец 0,3 в 1,2

Хром 7,0 — 10,0

Молибден 0,3 — 1,5

Ванадий 0,1 — 0,3

Ниобий 0,15 — 0,5

25 Бор 0,001 — 0,012

Азот 0,15 — 0,05

Железо Остальное
