Способ бесконтактного измерения диаметров провода, волокон, струй жидкости и шириныщелей

Способ бесконтактного измерения диаметров провода, волокон, струй жидкости и шириныщелей

Иллюстрации

Показать все

Реферат



358869

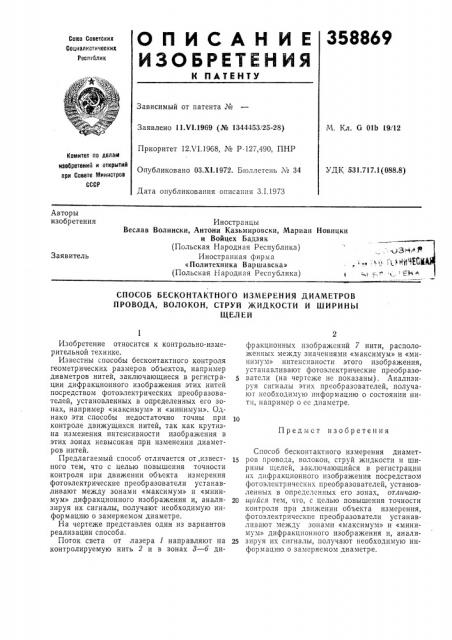

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социелиатичеаких

Реапчблик

Зависимый от патента №

М. Кл. G Olb 19712

Заявлено 11.Ч1.1969 (№ 1344453!25-28)

Приоритет 12Л"1.1968, ¹ P-127,490, ПНР

Комитет аа делаю изобретений и 0TKpblTHH ори Сонете Министрае

СССР

УДК 531.717.1(088.8) Опубликовано ОЗ.Х1.1972. Бюллетень М 34

Дата опубликования описания 3.1.1973

Авторы изобретения

Иностранцы

Веслав Волински, Антони Казьмировски, Мариан Новицки и Войцех Бадзяк (Польская Народная Республика) Иностранная фирма

«Политехника Варшавска» (Польская Народная Республика) Заявитель

СПОСОБ БЕСКОНТАКТНОГО ИЗМЕРЕНИЯ ДИАМЕТРОВ

ПРОВОДА, ВОЛОКОН, СТРУЙ ЖИДКОСТИ И ШИРИНЫ

ЩЕЛЕЙ

Предмет изобретения

Изобретение относится к контрольно-измерительной технике.

Известны способы бесконтактного контроля геометрических размеров объектов, например диаметров нитей, заключающиеся в регистрации дифракционного изображения этих нитей посредством фотоэлектрических преобразователей, установленных в определенных его зонах, например «максимум» и «минимум». Однако эти способы недостаточно точны при контроле движущихся нитей, так как крутизна изменения интенсивности изображения в этих зонах невысокая при изменении диаметров нитей.

Предлагаемый способ отличается от,известного тем, что с целью повышения точности контроля при движении объекта измерения фотоэлектрические преобразователи устанавливают между зонами «максимум» и «минимум» дифракционного изображения и, анализируя их сигналы, получают необходимую информацию о замеряемом диаметре.

На чертеже представлен один из вариантов реализации способа.

Поток света от лазера 1 направляют на контролируемую нить 2 и в зонах 8 — 6 дифракционных изображений 7 нити, расположенных между значениями «максимум» и «минимум» интенсивности этого изображения, устанавливают фотоэлектрические преобразователи (на чертеже не показаны). Анализируя сигналы этих преобразователей, получают необходимую информацию о состоянии нити, например о ее диаметре.

Способ бесконтактного измерения диамет15 ров провода, волокон, струЙ жидкости и ширины щелей, заключающийся в регистрации их дифракционного изображения посредством фотоэлектрических преобразователей, установленных в определенных его зонах, отличаю20 и1ийся тем, что, с целью повышения точности контроля при движении объекта измерения, фотоэлектрические преобразователи устанавливают между зонами «максимум» и «минимум» дифракционного изображения и, анали25 зируя их сигналы, получают необходимую информацию о замеряемом диаметре.

358869

Составитель А. Духанин

Техрсд Т, Курилко

Коррекгор Г. Запорожец

Редактор T. Ларина

Типография, пр. Сапунова, 2

Заказ 4105/9 Изд. ¹ 1713 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мппшст.)ol3 СССР

Москва, 7К-35, Раушская наб., д. 4/5
