Реферат



358878

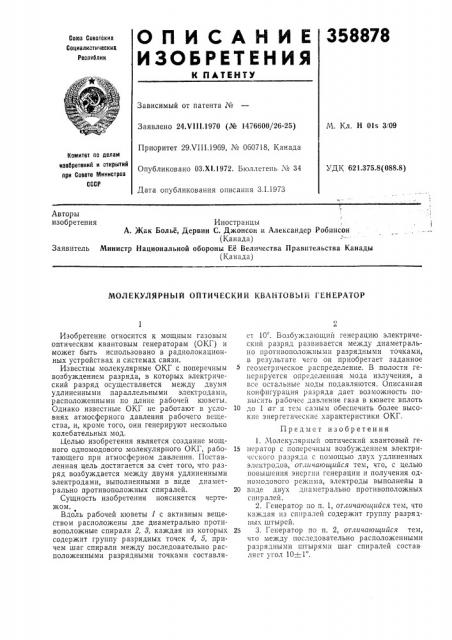

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К ПАТЕНТУ

Сова Советских

Социалистических

Респтблик

Зависимый от патента ¹

Заявлено 24.Ч111.1970 (№ 1476600/26-25)

Приоритет 29.VIII.1969, М 060718, Канада

М. Кл. H Ols 3/09

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.375.8(088.8) Опубликовано 03.Х1.1972. Бюллетень ¹ 34

Дата опубликования описания 3.1.1973

Авторы изобретения

Иностранцы

А. Жак Болье, Дервин С. Джонсон и Александер Робинсон (Канада) Министр Национальной обороны Ее Величества Правительства Канады (Канада) Заявитель

МОЛЕКУЛЯРНЫЙ ОПТИЧЕСКИЙ КВАНТОВЬ!Й ГEHEPATOP

Изобретение относится к мощным газовым оптическим квантовым генераторам (ОКГ) и может быть использовано в радиолокационных устройствах и системах связи.

Известны молекулярные ОКГ с поперечным возбуждением разряда, в которых электрический разряд осуществляется между двумя удлиненными параллельными электродами, расположенными по длине рабочей кюветы.

Однако известные ОКГ не работают в условиях атмосферного давления рабочего вещества, и, кроме того, они генерируют несколько колебательных мод.

Целью изобретения является создание мощного одномодового молекулярного ОКГ, работающего при атмосферном давлении. Поставленная цель достигается за счет того, что разряд возбуждается между двумя удлиненными электродами, выполненными в виде диаметрально противоположных спиралей.

Сущность изобретения поясняется чертежом.

Вдоль рабочей кюветы 1 с активным веществом расположены две диаметрально противоположные спирали 2, 3, каждая из которых содержит группу разрядных точек 4, 5, причем шаг спирали между последовательно расположенными разрядными точками составляст 10=. Возбуждающий генерацию электрический разряд развивается между диаметрально противоположными разрядными точками, в результате чего он приобретает заданное геометрическое распределение. В полости генерируется определенная мода излучения, а все остальные моды подавляются. Описанная конфигурация разряда дает возможность повысить рабочее давление газа в кювете вплоть

10 до 1 ат и тем самым обеспечить более высокие энергетические характеристики ОКГ.

Предмет изобретения

1. Молекулярный оптический квантовый ге15 нератор с попсречным возбуждением электрического разряда с помощью двух удлиненных электродов, отличающийся тем, что, с целью повышения энергии генерации и получения одномодового режима, электроды выполнены в

20 виде двух диаметрально противоположных спиралей.

2. Генератор по п. 1, отличающийся тем, что каждая из спиралей содержит группу разрядных штырей.

25 3. Генератор по и. 2, отличающийся тем, что между последовательно расположенными разрядными штырями шаг спиралей составляет угол 10+-1 .
