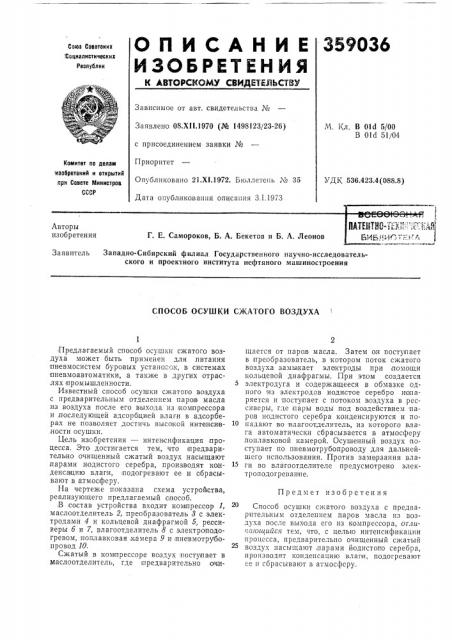

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских. Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.XI1.1970 (№ 1498123/23-26) с присоединением заявки №

Приоритет

Опубликовано 21.XI.1972. Бюллетень ¹ 35

Дата опубликования описания 3.1.1973

М. Кл. В Old 5/00

В Old 51/04

Комитет по делам иаобретекий и открытий лри Совете Мииистрав

СССР

УДК 536.423,4(088.8) Авторы изобретения

Г. Е. Самороков, Б. A. Бекетов и Б. A. Леонов

Заявитель Западно-Сибирский филиал Государственного научно-исследовательского и проектного института нефтяного машиностроения

СПОСОБ ОСУШКИ СЖАТОГО ВОЗДУХА

Предмет изобретения

Предлагаемый способ осушки сжатого воздуха может быть применен для литания аневмосистем буровых установок, в системах пневмоавтоматики, а также в других отраслях промышленности, Известный способ осушки сжатого воздуха с предварительным отделением паромов масла из воздуха после его выхода из ком пре ссора и,последующей адсорбцией влаги в адсорберах не:позволяет достичь высо кой интенсив,ности осушки.

Цель изобретения — интенсификация процесса. Это достигается тем, что предварительно очищенный сжатый воздух насыщают ларами иодистого серебра, произ водят конденса цию влаги, подогревают ее и сбрасыв,ают в а,тмосферу.

На чертеже показана схема устройства, реализующего предлагаемый способ.

В состав устройства входит компрессор 1, маслоотделитель 2, преобразователь 8 с электродами 4 и кольцевой диафрагмой 5, рессиверы б и 7, влагоотделитель 8 с электроподогревом,:поплавкавая,камера 9 и пневмотру бопровод 10.

Сжатый в ком прессоре воздух посту пает в маслоотделитель, где предварительно очищается от паров масла. Затем он поступает в преобразователь, .в котором поток сжатого воздуха замыкает электроды при помощи кольцевой диафрагмы. При этом создается

5 электродуга и содержащееся в обмазке одного из электродов иодистое серебро испаряется и поступает с потоком воздуха в рессиверы, где пары воды под воздействием паров иодистого серебра конденсируются и по10 падают во влагоотделитель, из которого влага автоматически сбрасывается в атмосферу поплавковой камерой. Осушенный воздух поступает по пневмотрубопроводу для дальнейшего использования. Против замерзания вла15 ги во влагоотделителе предусмотрено электроподогреван ие.

Способ осушки сжатого воздуха с предварительным отделением паров масла из воздуха после выхода его из компрессора, отли:аютиийся тем, что, с целью интенсификации процесса, предварительно очищенный сжатый воздух насыщают,парами йодистопо серебра, производят конденсацию влапи, подогревают ее и сбрасывают в атмосферу.
