Реферат



359052

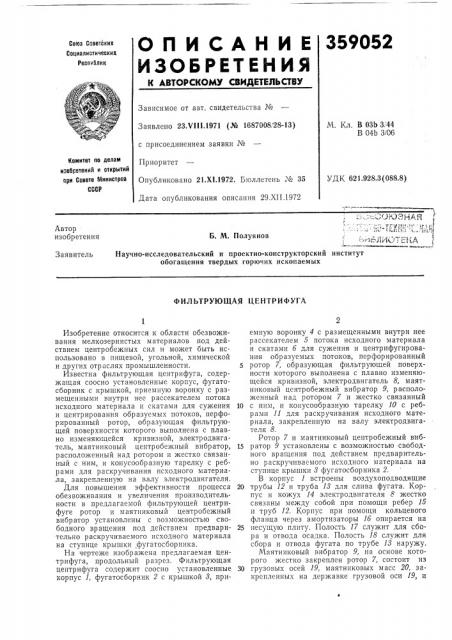

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Советских

Социалистических

Респтблик

Зависимое от авт. свидетельства ¹

Заявлено 23.VIII,1971 (№ 1687ОО8, 28-13) с присоединением заявки №

Приоритет

Опубликовано 21.Х1.1972. Бюллетень № 35

Дата опубликования описания 29.XII.1972

М. Кл. В 03b 3. 44

В 04b 3/06

Комитет оо делам изобретений и открытий ори Совете Мииистрав

СССР

УДК 621.928.3(088.8) .:, ; д я ». M. Полуянов

Научно-исследовательский и проектно-конструкторский институт обогащения твердых горючих ископаемых

Автор изобретения

Заявитель

ФИЛЬТРУЮЩАЯ ЦЕНТРИФУГА

Изобретение относится к области обезвоживания мелкозернистых материалов под действием центробежных сил и может быть использовано в пищевой, угольной, химической и других отраслях промышленности.

Известна фильтрующая центрифуга, содержащая соосно установленные корпус, фугатосборник с крышкой, приемную воронку с размещенными внутри нее рассекателем потока исходного материала и скатами для сужения и центрирования образуемых потоков, перфорированный ротор, образующая фильтрующей поверхности которого выполнена с плавно изменяющейся кривизной, электродвигатель, маятниковый центробежный вибратор, расположенный над ротором и жестко связанный с ним, и конусообразную тарелку с ребрами для раскручивания исходного материала, закрепленную на валу электродвигателя.

Для повышения эффективности процесса обезвоживания и увеличения производительности в предлагаемой фильтрующей центрифуге ротор и маятниковый центробежный вибратор установлены с возможностью свободного вращения под действием предварительно раскручиваемого исходного материала на ступице крышки фугатосборника.

На чертеже изображена предлагаемая центрифуга, продольный р азрез. Фильтрующая центрифуга содержит соосно установленные корпус 1, фугатосборник 2 с крышкой 8, приемную воронку 4 с размещенными внутри нее рассекателем 5 потока исходного материала и скатами б для сужения и центрифугирования образуемых потоков, перфорированный

5 ротор 7, образующая фильтрующей поверхности которого выполнена с плавно изменяющейся кривизной, электродвигатель 8, маятниковый центробежный вибратор 9, расположенный над ротором 7 и жестко связанный

10 с ним, и конусообразную тарелку 10 с ребрами 11 для раскручивания исходного материала, закрепленную на валу электродвигателя 8.

Ротор 7 и маятниковый центробежный виб15 ратор 9 установлены с возможностью свободного вращения под действием предварительно раскручиваемого исходного материала на ступице крышки 8 фугатосборника 2.

В корпус 1 встроены воздухоподводящие

20 трубы 12 и труба 18 для слива фугата. Корпус и кожух 14 электродвигателя 8 жестко связаны между собой при помощи ребер 15 и труб 12. Корпус при помощи кольцевого фланца через амортизаторы 1б опирается на

25 несущую плиту. Полость 17 служит для сбора и отвода осадка. Полость 18 служит для сбора и отвода фугата по трубе 18 наружу.

Маятниковый вибратор 9, на основе которого жестко закреплен ротор 7, состоит из

30 грузовых осей 19, маятниковых масс 20, закрепленных на державке грузовой оси 19, и

359052

Составитель Г Субботина

Редактор В. Новоселова

Техред 3. Тараненко

Корректор Т. Медведева

Типография, пр. Сапунова, 2

3 синхронизирующего зубчатого колеса 21, которое свободно установлено на верхнем полукольце 22 шариковой опоры 28.

Электродвигатель 8 установлен на подставке 24.

Работает центрифуга следующим образом.

При установившемся режиме исходный материал, непрерывно поступающий в приемную воронку 4 при помощи рассекателя 5, разделяется на два равных потока, которые при помощи скатов б сужаются и, пройдя через горловину воронки 4, поступают на центральный диаметр конусообразной тарелки 10. Материал, вращаясь под действием сил центробежного поля, приобретает окружную и радиальную скорости и выбрасывается на тороидальный участок днища ротора 7.

Под действием осевой составляющей центробежного поля и круговых колебаний материал перемещается к разгрузочной кромке ротора 7. При движении по ротору 7 материал обезвоживается. Фугат, собирающийся в полости 18, удаляется наружу по сливной трубе 13, а осадок — через полость 17.

Этот принцип работы сохраняется и в случае отсутствия вибратора 9, однако, общая конусность ротора 7 будет большей.

Электродвигатель 8 в процессе работы охлаждается воздухом, прогоняемым крыльчаткой электродвигателя через его полость.

Предмет изобретения

Фильтрующая центрифуга, содержащая соосно установленные корпус, фугатосборник с крышкой, приемную воронку с размещенными внутри нее рассекателем потока исходноI0 го материала и скатами для сужения и центрирования образуемых потоков, перфорированный ротор, образующая фильтрующей поверхности которого выполнена с плавно изменяющейся кривизной, электродвигатель, маятI5 никовый центробежный вибратор, расположенный над ротором и жестко связанный с ним, и конусообразную тарелку с ребрами для раскручивания исходного материала, закрепленную на валу электродвигателя, отли20 чаюи аяся тем, что, с целью повышения эффективности процесса обезвоживания и увеличения производительности, ротор и маятниковый центробежный вибратор установлены с возможностью свободного вращения под дей25 ствием предварительно раскручиваемого исходного материала на ступице крышки фугатосборника.
