Отгибатель конца рулона нолосы

Отгибатель конца рулона нолосы

Иллюстрации

Показать все

Реферат



359079

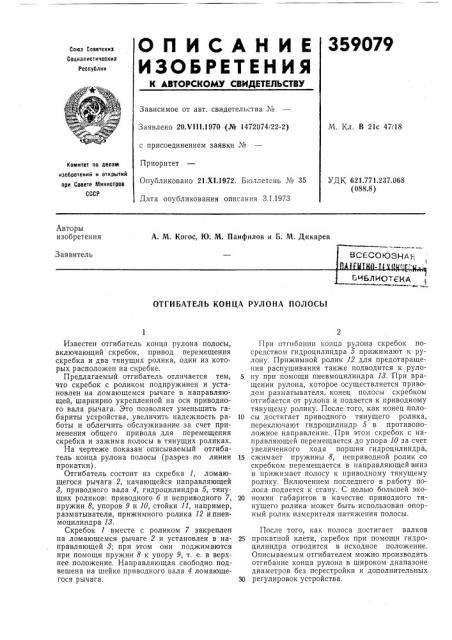

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 20.VIII.1970 i(¹ 1472074/22-2) с присоединением заявки №

Приоритет

Опубликовано 21,XI.1972, Бюллетень № 35

Дата опубликования описания 3.1.1973

М. Кл. В 21с 47/18

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.771.237.068 (088.8) Авторы изобретения

А. М, Когос, Ю. М. Панфилов и Б. М. Дикарев С СОтОЗ 1Д1-;

f и Р

Заявитель

Б М БЛ ИО ТЕ11А

ОТГИБАТЕЛЬ КОНЦА РУЛОНА ПОЛОСЫ

Известен отгибатель конца рулона полосы, включающий скребок, привод перемещения скребка и два тянущих ролика, один из которых расположен на скребке.

Предлагаемый отгибатель отличается тем, что скребок с роликом подпружинен и установлен на ломающемся рычаге в направляющей, шарнирно укрепленной на оси приводного вала рычага. Это позволяет уменьшить габариты устройства, увеличить надежность работы и облегчить обслуживание за счет применения общего, привода для перемещения скребка и зажима полосы в тянущих роликах.

На чертеже показан описываемый отгибатель конца рулона полосы (разрез по линии прокатки).

Отгибатель состоит из скребка 1, ломающегося рычага 2, качающейся направляющей

8, приводного вала 4, гидроцилиндра 5, тянущих роликов: приводного б и неприводного 7, пружин 8, упоров 9 и 10, стойки П, например, разматывателя, прижимного ролика 12 ипневмоцилиндра 18.

Скребок 1 вместе с роликом 7 закреплен на ломающемся рычаге 2 и установлен в направляющей 8; при этом они поджимаются при помощи пружин 8 к упору 9, т. е. в верхнее положение. Направляющая свободно подвешена на шейке приводного вала 4 ломающегося рычага, При отгибании конца рулона скребок посредством гидроцилиндра 5 прижимают к рулону. Прижимной ролик 12 для предотвращения распушивания также подводится к руло5 ну при помощи пневмоцилиндра 18. При вращении рулона, которое осуществляется приводом разматывателя, конец полосы скребком отгибается от рулона и подается к приводному тянущему ролику. После того, как конец поло10 сы достигает приводного тянущего ролика, переключают гидроцилиндр 5 в противоположное направление., При этом скребок с направляющей перемещается до упора 10 за счет увеличенного хода поршня гидроцилиндра, 15 сжимает пружины 8, неприводной ролик со скребком перемещается в направляющей вниз и прижимает полосу к приводному тянущему ролику. Включением последнего в работу полоса подается к стану. С целью большей эко20 номии габаритов в качестве приводного тянущего ролика может быть использован опорный ролик измерителя натяжения полосы.

После того, как полоса достигает валков

25 прокатной клети, скребок при помощи гидроцилиндра отводится в исходное положение.

Описываемым отгибателем можно производить отгибание конца рулона в широком диапазоне диаметров без перестройки и дополнительных

ЗО регулировок устройства.

359079

Предмет изобретения

Составитель И. Скоробогатский

Техред T. Ускова

Редактор Н, Корченко

Корректор T. Гревцова

Заказ 4187/15 Изд. № 1753 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Отгибатель конца рулона полосы, включающий скребок, привод перемещения скребка, два тянущих ролика, один из которых установлен на скребке, отличающийся тем, что, с целью уменьшения габаритов, увеличения надежности работы и облегчения обслуживания за счет применения общего привода для перемещения скребка и зажима полосы в тянущих роликах, скребок с роликом подпружинен и установлен на ломающемся рычаге в направляющей, шарнирно укрепленной на оси приводного вала рычага.
