Реферат



35909I

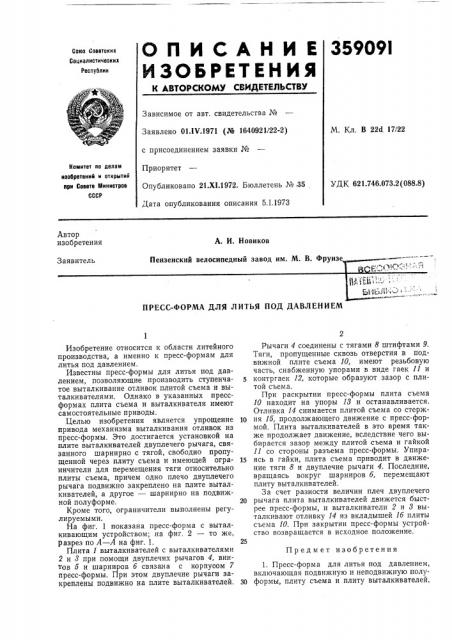

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВХДЕТЕДЬСТВУ

G0Ios Ссветсних

Социалистических

Республин

Зависимое от авт. свидетельства №

Заявлено 01.IV.1971 (Ж 1640921/22-2) с присоединением заявки №

Приоритет

Опубликовано 21.XI.1972. Бюллетень №,35

Дата опубликования описания 5.1.1973

М. Кл. В 224 17/22

Комитет ло делам изобретений и отнрытий ври Совете Министров

СССР

УДК 621.746.073.2 (088.8) Автор изобретения

А. И. Новиков

Пензенский велосипедный завод им. М. В. Фрунзе

Заявитель

ПРЕСС-ФОРМА ДЛЯ ЛИТЬЯ ПОД ДАВЛЕНИЕМ

Изобретение относится к области литейного производства, а именно к пресс-формам для литья под давлением.

Известны пресс-формы для литья под давлением, позволяющие производить ступенчатое выталкивание отливок плитой съема и выталкивателями, Однако в указанных прессформах плита съема и выталкивателя имеют самостоятельные приводы.

Целью изобретения является упрощение привода механизма выталкивания отливок из пресс-формы. Это достигается установкой на плите выталкивателей двуплечего рычага, связанного шарнирно с тягой, свободно пропущенной через плиту съема и имеющей ограничители для перемещения тяги относительно плиты съема, причем одно плечо двуплечего рычага подвижно закреплено на плите выталкивателей, а другое — шарнирно на подвижной полуформе.

Кроме того, ограничители выполнены регулируемыми.

На фиг. 1 показана пресс-форма с выталкивающим устройством; на фиг, 2 — то же, разрез по А — А на фиг. 1.

Плита 1 выталкивателей с выталкивателями

2 и 8 при помощи двуплечих рычагов 4, винтов Б и шарниров б связана с корпусом 7 пресс-формы. При этом двуплечие рычаги закреплены подвижно на плите выталкивателей.

Рычаги 4 соединены с тягами 8 штифтами 9.

Тяги, пропущенные сквозь отверстия в подвижной плите съема 10, имеют резьбовую часть, снабженную упорами в виде гаек 11 и контргаек 12, которые образуют зазор с плитой съема.

При раскрытии пресс-формы плита съема

10 находит на упоры 18 и останавливается.

Отливка 14 снимается плитой съема со стерж10 ня 15, продолжающего движение с пресс-формой. Плита выталкивателей в это время также продолжает движение, вследствие чего выбирается зазор между плитой съема и гайкой

11 со стороны разъема пресс-формы. Упира15 ясь в гайки, плита съема приводит в движение тяги 8 и двуплечие рычаги 4. Последние, вращаясь вокруг шарниров б, перемещают плиту выталкивателей.

За счет разности величин плеч двуплечего

20 рычага плита выталкивателей движется быстрее пресс-формы, и выталкиватели 2 и 3 выталкивают отливку 14 из вкладышей 1б плиты съема 10. При закрытии пресс-формы устройство возвращается в исходное положение.

Предмет изобретения

1. Пресс-форма для литья под давлением, включающая подвижную и неподвижную полу30 формы, плиту съема и плиту выталкивателей, 359091

А-А

Фиг 2

Составитель А. Савенков

P актор Н. Корченко Техред Т. Ускова едактор н Н. Прокуратова

Заказ 4 / з .

242/7 Изд. № 1751 Тираж 406 Подписное в P

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 отличающаяся тем, что, с целью упрощения привода механизма выталкивания отливок из пресс-формы, плита выталкивателей снабжена двуплечим рычагом, связанным шарнирно с тягой, свободно пропущенной через плиту съема и имеющей ограничители для перемещения тяги относительно плиты съема, причем одно плечо двуплечего рычага закреплено подвижно на плите выталкивателей, а другое — шарнирно на подвижной полуформе.

5 2. Пресс-форма по п. 1, отличающаяся тем, что ограничители выполнены регулируемыми.
