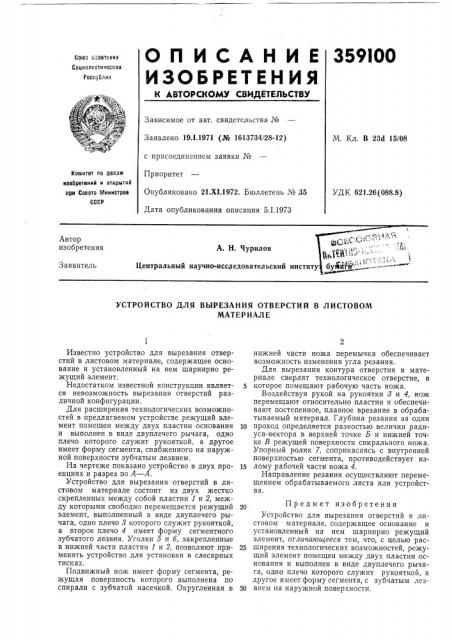

О П И С А Н И Е 359IOO

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со«оз ьсеетских

Социзиистических

Расо ;блик

Зависимое от авт. свидетельства Мо

Заявлено 19Л.1971 (М 1613734/28-12) М. Кл. В 236 15/08 с присоединением заявки Мв

Приоритет

Комитет по деизм изобретений и открытий при Совете Уииистров

СССР

Опубликовано 21.Х1.1972. Бюллетень Хо 35

Дата опубликования описания 5.1.1973

УДК 621.26 (088.8) Автор изобретения

А. Н. Чурилов

Заявитель

Центральный научно-.исследовательский институ

УСТРОЙСТВО ДЛЯ ВЫРЕЗАНИЯ ОТВЕРСТИЙ В ЛИСТОВОМ

МАТЕР ИАЛ Е

Известно устройство для вырезания отверстий в листовом материале, содержащее основание и установленный на нем шарнирно режущий элемент.

Недостатком известной конструкции является невозможность вырезания отверстий различной конфигурации.

Для расширения технологических возможностей в предлагаемом устройстве режущий.элемент помещен между двух пластин основания и выполнен в виде двуплечего рычага, одно плечо которого служит рукояткой, а другое имеет форму сегмента, снабженного на наружной поверхности зубчатым лезвием.

На чертеже показано устройство в двух проекциях и разрез по А — А.

Устройство для вырезания отверстий в листовом материале состоит из двух жестко скрепленных между собой пластин 1 и 2, между которыми свободно перемещается режущий элемент, выполненный в виде двуплечего рычага, одно плечо 3 которого служит рукояткой, а второе плечо 4 имеет форму сегментного зубчатого лезвия. Уголки 5 и б, закрепленные в нижней части пластин 1 и 2, позволяют применять устройство для установки в слесарных тисках.

Подвижный нож имеет форму сегмента, режущая поверхность которого выполнена по спирали с зубчатой насечкой. Округленная в нижней части ножа перемычка обеспечивает возможность изменения угла резания.

Для вырезания контура отверстия в материале сверлят технологическое отверстие, в которое помещают рабочую часть ножа.

Воздействуя рукой на рукоятки 3 и 4, нож перемещают относительно пластин и обеспечивают постепенное, плавное врезание в обрабатываемый материал. Глубина резания за один

lO проход определяется разностью величин радиуса-вектора в верхней точке Б и нижней точке В режущей поверхности спирального ножа.

Упорный ролик 7, соприкасаясь с внутренней поверхностью сегмента, противодействует из15 лому рабочей части ножа 4.

Направление резания осуществляют перемещением обрабатываемого листа или устройства.

Предмет изобретения

Устройство для вырезания отверстий в листовом материале, содержащее основание и установленный на нем шарнирно режущий элемент, отличающееся тем, что, с целью рас2S ширения технологических возможностей, режущий элемент помещен между двух пластин основания и выполнен в виде двуплечего рычага, одно плечо которого служит рукояткой, а другое имеет форму сегмента, с зубчатым лез30 вием на наружной поверхности.
