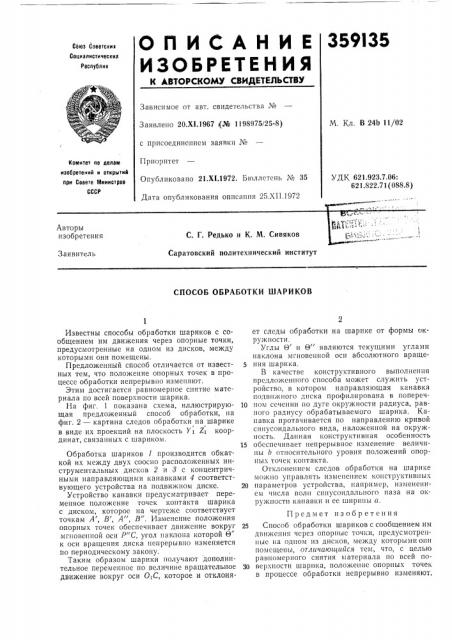

СПОСОБ ОБРАБОТКИ ШАРИКОВ
Известны способы обработки шариков с сообщением им движения через опорные точки, предусмотренные на одном из дисков, между которыми они помещены.
Предложенный способ отличается от известных тем, что положение опорных точек в процессе обработки непрерывно изменяют.
Этим достигается равномерное снятие материала по всей поверхности шарика.
На фиг. 1 показана схема, иллюстрирую- 10 щая предложенный способ обработки, на фиг. 2 — картина следов обработки на шарике
Р I в виде их проекций на плоскость 1 1 ZI координат, связанных с шариком.
Обработка шариков 1 производится обкаткой их между двух соосно расположенных инструментальных дисков 2 и 8 с концентричными направляющими канавками 4 соответствующего устройства на подвижном диске. 20
Устройство канавки предусматривает переменное положение точек контакта шарика с диском, которое па чертеже соответствует точкам А, В, А", В". Изменение положения опорных точек обеспечивает движение вокруг 25 мгнове нной оси Р"С, угол накиона которой 0" к оси вращения диска непрерывно изменяется по периодическому закону.
Таким образом шарики получают дополнительное переменное по величине вращательное ЗО движение вокруг оси 01С, которое и отклоняет следы обработки на шарике от формы окру к ности.
Углы 0 и 0" являются текущими углами наклона мгновенной оси абсолютного вращения шарика.
В качестве конструктивного выполнения предложенного способа может служить устроНсТВо, B 1IoTopoAI направля1ощая канавка подвижного диска профилирована в поперечном сечении Ilo дуге окружности радиуса, равного радиусу обрабатываемого шарика. Канавка протачивается по направлению кривой синусоидального вида, наложенной на окружность. Данная конструктивная особенность обеспечивает непрерывное изменение величины b относительного уровня положений опорных точек контакта.
Отклонением следов обработки на шарике мохк но управлять изменением ко!!струl
Способ обработки шариков с сообщением им движения через опорные точки, предусмотренные на одном из дисков, между которыми они помещены, отличающийся тем, что, с целью равномерного снятия материала по всей поверхности шарика, положение опорных точек в процессе обработки непрерывно изменяют, Фиг. 2
