359327

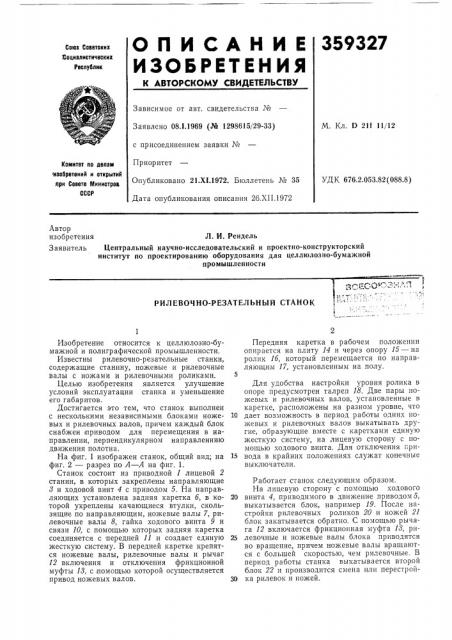

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтоких, Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.!.1969 (№ 1298615/29-33) с присоединением заявки №

Приоритет

Опубликовано 21.XI.1972. Бюллетень № 35

Дата опубликования описания 26,XII.1972

М. Кл. D 211 11/12

Комитет по делам изобретений и открытий лри Совете Министров

СССР

УДК 676.2.053.82(088.8) Автор изобретения

Заявитель

Л. И. Рендель

Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности

ЕЛЬНЬ!Й СТАНОК

РИЛ ЕВОЧНО-РЕ3АТ

Изобретение относится к целлюлозно-бумажной и полиграфической промышленности.

Известны рилевочно-резательные станки, содержащие станину, ножевые и рилевочные валы с ножами и рилевочными роликами.

Целью изобретения является улучшение условий эксплуатации станка и уменьшение его габаритов.

Достигается это тем, что станок выполнен с несколькими независимыми блоками ноже- 10 вых и рилевочных валов, причем каждый блок снабжен |приводом для перемещения в направлении, перпендикулярном направлениию движения полотна, На фиг. 1 изображен станок, общий вид; на 15 фиг. 2 — разрез по А — А на фиг. 1.

Станок состоит из приводной 1 лицевой 2 станин, в которых закреплены направляющие

8 и ходовой винт 4 с приводом 5. На направляющих установлена задняя каретка б, в ко- 20 торой укреплены качающиеся втулки, скользящие по направляющим, ножевые валы 7, рилевочные валы 8, гайка ходового винта 9 и связи 10, с помощью которых задняя каретка соединяется с передней 11 и создает единую 25 жесткую систему. В передней каретке крепятся ножевые валы, рилевочные валы и рычаг

l2 включения и отключения фрикционной муфты 18, с,помощью которой осуществляется привод ножевых валов. 30

Передняя каретка в рабочем положении опирается на плиту 14 и через опору 15 — на ролик lб, который перемещается по направляющим 17, установленным на полу.

Для удобства настройки уровня ролика в опоре предусмотрен талреп 18. Две пары ножевых и рилевочных валов, установленные в каретке, расположены на разном уровне, что дает возможность в период работы одних ножевых и рилевочных валов выкатывать другие, образующие вместе с каретками единую жесткую систему, на лицевую сторону с помощью ходового винта. Для отключения гривода в крайних положениях служат конечные выключатели.

Работает станок следующим образом.

На лицевую сторону с,помощью ходового винта 4, приводимого в движение приводом 5, выкатывается блок, например 19. После настройки рилевочных роликов 20 и ножей 21 блок закатывается обратно. С помощью рычага 12 включается фрикционная муфта 18, рилевочные и ножевые валы блока приводятся во вращение, причем ножевые валы вращаются с большей скоростью, чем рилевочные. B период работы станка выкатывается второй блок 22 и производится смена или перестройка рилевок и ножей.

359327

Предмет изобретения

Фиг.!

Фиг. 2

Составитель И. Щередина

Техред Е. Борисова

Редактор Э. Шибаева

Корректор Л. Царькова

Заказ 4125/9 Изд. № 1744 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Рилевочно-резательный станок, содержащий станину, ножевые и рилевочные валы с ножами и рилевочными роликами, отличающийся тем, что, с целью улучшения условий эксплуа4 тации станка и уменьшения его габаритов, станок выполнен с несколькими независимыми блоками ножевых и,рилевочных валов, причем каждый блок снабжен приводом для перемещения в направлении перпендикулярном направлению движения полотна.
