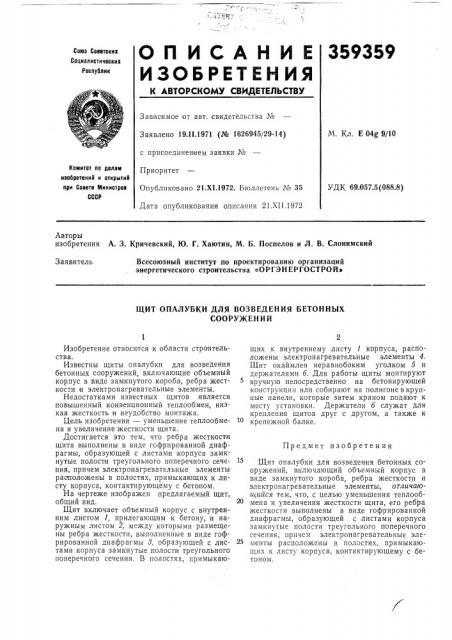

О П И С А Н И Е 359359

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеатских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М. Кл. Е 04д 9/10

Заявлено 19Л1.1971 (№ 1626945f29-14) с присоединением заявки №

Комитет по делам изобретений и открытий при Сосете Министрое

СССР

Приоритет

Опубликовано 21.Х1.1972. Бюллетень ¹ 35

Дата опубликования описания 21.XII.1972

УДК 69.057.5(088.8) Авторы изобретения А. 3. Кричевский, Ю. Г. Хаютин, М. Б. Поспелов и Л. В. Слонимский

Заявитель

Всесоюзный институт .по проектированию организаций энергетического строительства «ОРГЭНЕРГОСТРОЙ>

ЩИТ ОПАЛУБКИ ДЛЯ ВОЗВЕДЕНИЯ БЕТОННЫХ

COOP Ó)КЕН И Й

Предмет изобретения

Изобретение относится к области строительства.

Известны щиты опалубки для возведения бетонных сооружений, включающие объемный корпус в виде замкнутого короба, ребра жесткости и электронагревательные элементы.

Недостатками известных щитов является повышенный конвенционный теплообмен, низкая жесткость и неудобство монтажа.

Цель изобретения — уменьшение теплообмена и увеличение жесткости щита.

Достигается это тем, что ребра жесткости щита выполнены в виде гофрированной диафрагмы, образующей с листами корпуса замкнутые полости треугольного поперечного сечения, причем электронагревательные элементы расположены в полостях, примыкающих к листу корпуса, контактирующему с бетоном.

На чертеже изображен предлагаемый щит, общий вид.

Щит включает объемный корпус с внутренним листом 1, прилегающим к бетону, и наружным листом 2, между которыми размещены ребра жесткости, выполненные в виде гофрированной диафрагмы 8, образующей с листами корпуса замкнутые полости треугольного поперечного сечения. В полостях, примыкающих к внутреннему листу 1 корпуса, расположены электронагревательные элементы 4.

Щит окаймлен неравнобоким уголком 5 и держателями б. Для работы щиты монтируют вручную непосредственно на бетонирующей конструкции или собирают на полигоне в крупные панели, которые затем краном подают к месту установки. Держатели б служат для крепления щитов друг с другом, а также к крепежной балке, Щит опалубки для возведения бетонных сооружений, включающий объемный корпус в виде замкнутого короба, ребра жесткости и электронагревательные элементы, атличаюи„ийся тем, что, с целью уменьшения теплооб2о мена и увеличения жесткости щита, его ребра жесткости выполнены в виде гофрированной диафрагмы, образующей с .листами корпуса замкнутые полости треугольного поперечного сечения, причем электронагревательные элементы расположены в полостях, примыкающих к листу корпуса, контактирующему с бетоном.
