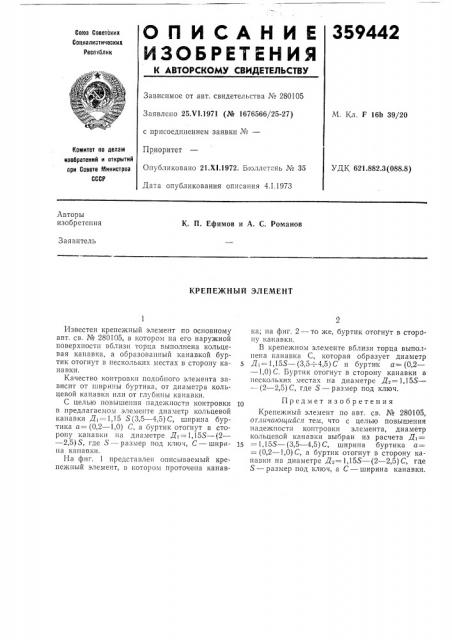

О П И С А Н И Е 359442

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респчблик

Зависимое от авт. свидетельства ¹ 280105

Заявлено 25.VI,1971 (№ 1676566/25-27) с присоединением заявки №вЂ”

Приоритет

Опубликовано 21.XI.1972. Бюллетень ¹ 35

Дата опубликования описания 4.1.1973

М. Кл. F 16Ь 39/20

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.882.3(088.8) Авторы изобретения

К. П. Ефимов и А. С. Романов

Заявитель

КРЕПЕЖНЫЙ ЭЛEMEHT

Известен крепежный элемент по основному авт. св. № 280105, в котором на его наружной поверхности вблизи торца выполнена кольцевая канавка, а образованный канавкой буртик отогнут в нескольких местах в сторону канавки.

Качество контровкп подобного элемента зависит от ширины буртика, от диаметра кольцевой канавки или от глубины канавки.

С целью повышения надежности контровки в предлагаемом элементе диаметр кольцевой канавки Д1 — — 1,15 $(3,5 — 4,5) С, ширина буртика a= (0,2 — 1,0) С, а буртик отогнут в сторону канавки на диаметре Д.=1,15S — (2— — 2,5)$, где $ — размер под ключ, С вЂ” ширина канавки.

На фиг. 1 представлен описываемый крепежный элемент, в котором проточена канавка; на фиг. 2 — то же, буртик отогнут в сторону канавки.

В крепежном элементе вблизи торца выполнена канавка С, которая образует диаметр

5 Д1 — — 1,15$ — (3,5 —:4,5) С и буртик а= (0,2— — 1,0) C. Буртик отогнут в сторону канавки в нескольких местах на диаметре Я =1,15$— — (2 — 2,5) С, где $ — размер под ключ.

Предмет изобретения

Крепежный элемент по авт. св. № 280105, отличающийся тем, что с целью повышения надежности контровки элемента, диаметр кольцевой канавки выбран из расчета Д1=

1s =1,15S — (3,5 — 4,5) С, ширина буртика а=

= (0,2 — 1,О) С, а буртик отогнут в сторону канавки на диаметре,2=1,15$ — (2 — 2,5) С, где

S — размер под ключ, а С вЂ” ширина канавки.

359442 фиг.1

Составитель И. Антипова

Техред 3. Тараненко Корректоры: Н. Прокуратова и Г. Запорожец

Редактор К, Шанаурова

Типография, пр. Сапунова, 2

Заказ 4186/10 Изд. Ке 1748 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5
