Реферат



35948I

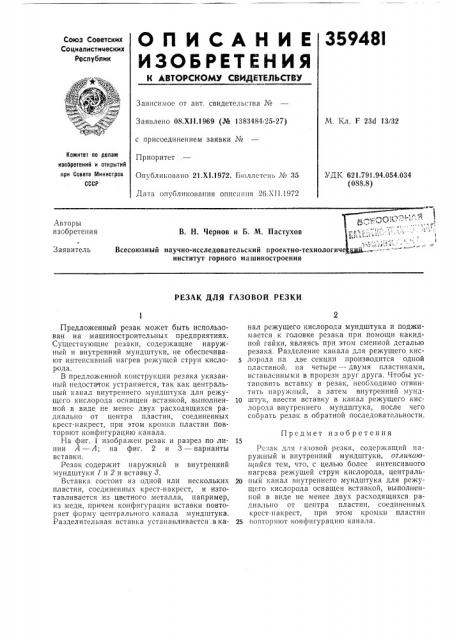

О П И CA Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.Х11.1969 (№ 1383484i25-27) с присоединением заявки №

Приоритет

Опубли«овано 21.Х1.1972. Вюллетснь № 35

Дата опубликования описания 26.XII.1972

М. Ь;л. F 23d 13/32

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 621.791.94.054.034 (088.8) Авторы изобретения

В. Н. Чернов и Б. М, Пастухов

Заявитель

Всесоюзный научно-исследовательский проектно-технологиче институт горного машиностроения

РЕЗАК ДЛЯ ГАЗОВОЙ РЕЗКИ

Предмет изобретения

Предложенный резак может быть использован на машиностроительных предприятиях.

Существующие резаки, содержащие наружный и внутренний мундштуки, не обеспечивают интенсивный нагрев режущей струи кислорода.

В предложенной конструкции резака указанный недостаток устраняется, так как центральный канал внутреннего мундштука для режущего кислорода оснащен вставкой, выполненной в виде не менее двух расходящихся радиально от центра пластин, соединенных крест-накрест, при этом кромки пластин повторяют конфигурацию канала.

На фиг. 1 изображен резак и разрез по линии А — А; на фиг, 2 и 3 — варианты вставки, Резак содержит наружный и внутренний мундштуки 1 и 2 и вставку 8.

Вставка состоит из одной или нескольких пластин, соединенных крест-накрест, и изготавливается из цветного металла, например, из меди, причем конфигурация вставки повторяет форму центрального «анала мундштука.

Разделительная встав«а устанавливается.в канал режущего кислорода мундштука и поджимается к головке резака при помощи накидной гайки, являясь при этом сменной деталью резака. Разделение канала для режущего кислорода а две секции производится одной пластиной, на четыре — двумя пластинами, вставленными в прорези друг друга. Чтобы установить вставку в резак, необходимо отвинтить наружный, а затем внутренний мунд10 штук, ввести вставку в канал режущего кис"";oð0äà внутреннего мундштука, после чего собрать резак в обратной последовательности.

Резак для газовой резки, содержащий наружный и внутренний мундштуки, отли LQloи1ийоя тем, что, с целью более интенсивного нагрева режущей струи кислорода, централь20 пый канал внутреннего мундштука для режущего кислорода оснащен встав«ой, выполненной в виде не менее двух расходящихся раднальno от центра пластин, соединенных крест-накрест, при этом кромки пластин

25 повторяют конфигурацию канала, 359481

Фиг 2

4 г 5

Составитель М. Новик

Редактор В. Зивтынь Техред А, Евдонов Корректоры: Е. Миронова и Н. Стельмах

Заказ 4)20/6 Изд. № 1738 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
