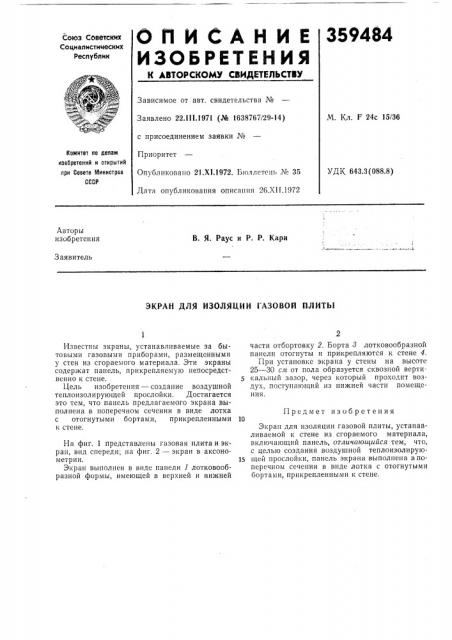

О Il И С А Н И Е 359484

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. F 24с 15/36

Заявлено 22.111.1971 (№ 1638767/29-14) с присоединением заявки №

Приоритет

Опубликовано 21.Х1.1972. Бюллетень № 35

Дата опубликования описания 26.XII.1972

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 643.3(088.8) Авторы изобретения

В. Я. Раус и P. Р. Кари

Заявитель

ЭКРАН ДЛЯ ИЗОЛЯЦИИ ГАЗОВОЙ ПЛИТЫ

Известны экраны, устанавливаемые за бытовыми газовыми приборами, размещенными у стен из сгораемого материала. Эти экраны содержат панель, прикрепляемую непосредственно к стене.

Цель изобретения — создание воздушной теплоизолирующей прослойки. Достигается это тем, что панель предлагаемого экрана выполнена в поперечном сечении в виде лотка с отогнутыми бортами, прикрепленными к стене.

На фиг. 1 представлены газовая плита и экран, вид спереди; на фиг. 2 — экран в аксонометрии.

Экран выполнен в виде панели 1 лотковообразной формы, имеющей в верхней и нижней части отбортовку 2. Борта 8 лотковообразной панели отогнуты и прикрепляются к стене 4.

При установке экрана у стены на высоте

25 — 30 сл от пола образуется сквозной верти«аль ый зазор, через который проходит воздух, поступающий из нижней части помещения.

Предмет изоб ретения

Э«рап для изоляции газовой плиты, устанавливаемой к стене из сгораемого материала, включающий панель, отличпющийся тем, что, с целью создания воздушной теплоизолирую1 щей прослойки, панель экрана выполнена в поперечном сечении в виде лотка с отогнутыми бортами, прикрепленными к стене.

359484

Фие. г
