Реферат



359652

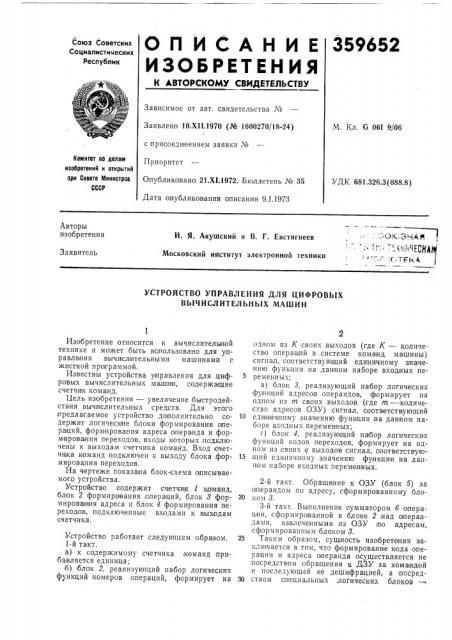

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оюз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 10.Х11,1970 (№ 1600270/18-24) с присоединением заявки №

Приоритет

Опубликовано 21.XI.1972. Бюллетень № 35

Дата опубликования описания 9.1.1973

M. Кл. G 06f 9/06

Номитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 681.326.3(088,8) Авторы изобретения.. ОН .,Ç×ÄH

И. Я. Акушский и В. Г. Евстигнеев

Московский институт электронной техники

- ". .".1 (КА г г1=й,е

Заявитель

УСТРОЙСТВО УПРАВЛЕНИЯ ДЛЯ ЦИФРОВЫХ

ВЫЧИСЛИТЕЛЬНЫХ МАШИН

Изобретение относится к вычислительной технике и может быть использовано для у правления вычи сл ительными машинами с жесткой прсграммой.

Известны устройства у правления для ци фpolIIbn вычислительных маши и, содержащие счетчик кома,нд.

Цель изобретения — увеличение быстродействия вычислительных средств. Для этого лредлагаемое устройство дополнительно содержит логичесюие блоки формирования о пера ций, формирования адреса о перанда и формирова ния переходов, входы которых подключены к выходам счетчика команд, Вход ачетчи ка команд подключен к выходу блока,формирования переходов.

На чертеже показаяа блок-схема озтисываемого устройства.

У строй ство содержит счетчик 1 ком анд, блок 2 формиро|вания,операций, блок 3 формирова н ия адреса и блок 4 формирования переходов, подключенные входами к выходам счетчика, Устройство работает следующим образом.

1-й такт. а) к содержимому счетчика команд:прибавляется единица; б) блок 2, реализующий набор логических функций номеров операций, формирует на одном из К своих, выходов (где К вЂ” количество операций B системе кома нд ма шины) сигнал, соответствующий единичному значецию функции на данином наборе входных,переменных; в) блок 8, реализующий набор логических функций адресов операндов, формирует на одном из пг своих выходов (где т — количество адресов ОЗУ) сигнал, соответствующий

10 единичному значению функции,на, дан ком наборе входных перемененных; г) блок 4, реализующий на бор логических функций кодов переходов, формирует на одном из .своих q выходов сигнал, соответствую15 щий едиличному значению фу нкции на данном наборе входных перемененных.

2-й такт. Обращение к ОЗУ (блок 5) за о перандом по адресу, сформированному бло20 ком 3.

3-й такт. Выполнение сумматором б операц ии, сформированной в блоке 2,над сперандами, извлеченными из ОЗУ iIIo адресам, сформированным блоком 3.

25 Таким образом, сущность изобретения за; ключается в том, что формирование кода о перации и адреса операнда осуществляется не ,посредством обращения в ДЗУ за, кома идой

v. последующей ее деши|фрацией, а посред30 ством специальных логических блоков --.

359652

Предмет изобретения

Составитель М. Макаров

Техред Т. Ускова

Редактор А. Пейсоченко

Корректор T. Медведейа

Заказ 4236/7 Изд. № 1763 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 блока формирования адреса и блока формирования операции. Эти блоки представляют со бой логические полюсники, входами которых является и разрядов очетчика команд, а выходами — /(номеров о пераций и адресoia операндов, Для организации команд переходов предназначен блок формирования переходов. Блоки предлагаемого устройства могут быть выполнены на элементах с одинаковой физической основой, на пример в интегральном иополнении, и по единому технологическому процессу, что значительно, повышает надежность в его работе.

У стройство управления для цифровых вычислительных машин, содержащее счетчик команд, отличающееся тем, что, с целью увеличения бьвстродействия вычислительных средств, оно дополнительно содержит логические блоки формирования о персий, формирова ния адреса операнда и формирования переходов, входы которых подключены к выходам счет чика команд, вход которого подключен,к выходу блока формирования переходов.
