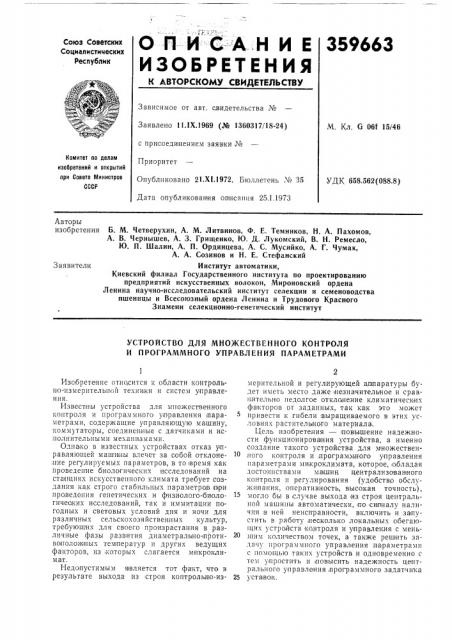

О П И C-А. Н И Е

ИЗОБРЕТЕНИЯ

359663

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 11. IX.1969 (№ 1360317/18-24) с присоединением заявки №

Приоритет

Опубликовано 21.XI.1972. Бюллетень № 35

Дата опубликования описания 25.1.1973

М. Кл. G 06f 15/46

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УДК 658.562(088,8) Авторы изобретения Б. М. Четверухин, А. М. Литвинов, Ф. Е, Темников, Н. А. Пахомов, А. В. Чернышев, А. 3. Грищенко, Ю. Д. Лукомский, В. Н. Ремесло, Ю. П, Шалин, А. П. Ординцева, А. С, Мусийко, А. Г. Чумак, А. А. Созинов и H. Е. Стефанский

Институт автоматики, Киевский филиал Государственного института по проектированию предприятий искусственных волокон, Мироновский ордена

Ленина научно-исследовательский институт селекции и семеноводства пшеницы и Всесоюзный ордена Ленина и Трудового Красного

Знамени селекционно-генетический институт

Заявители

УСТРОЙСТВО ДЛЯ МНО)КЕСТВЕН НОГО КОНТРОЛЯ

И ПРОГРАММНОГО УПРАВЛЕНИЯ ПАРАМЕТРАМИ

Изобретение относится к области контрольно-измерительной техники и систем управления.

Извест ны устройства для множественного контроля и програгммного управления параметрами, содер>кащие управляющую машину, коммутаторы, соединенные с датчиками и исполнительнымп механизмами.

Однако в известных устройствах отказ управляющей машииы влечет за собой отклоне,ние регулируемых параметров, в то время как проведение биологически и сследований на ста|пциях искусствеггного климата тре бует создания как строго стабильных параметров ари проведении генетических и физиолого-биологических исследований, так и иммитации погодных и световых условий дня и ночи для различных сельскохозяйственгных культур, требующих для своего произрастания в различные фазы развития диаметрально-lnðîтивоотолож пых тем ператур и других ведущих факторов, из которых слагается микрокли.мат.

Недопустимым я вляется тот факт, что в результате выхода из строя контрольно-измерительной и регулирующей апларатуры будет иметь место даже незначительное и сравнительно недолгое отклонение климатических факторов от заданных, так как это может привести к гибели,выращиваемого в этих условиях растительного материала.

Цель изобретения — повышение надежности функционирования устройства, а именно создание такого устройства для множественного контроля и,программного управления параметрами микроклимата, которое, обладая достоинствами ма шин централизованного контроля и регулирования (удобство обслу>кивания, оперативность, высокая точность), могло оы в случае выхода из строя центральной машины автоматически, по си пиалу íàличия,в ней неисггравности, включить и за пустить в работу, несколько локальных обегающих устрой ств контроля и у правлекия с мень20 птим количеством точек, а также решить задачу программного управления параметрами с помощью TBких устройств и одновременно с тем упростить и повысить надежность центрального управления,программного задатчика

25 уст aia о,к.

359663

3

Для достижения этой цели в устройство дополнительно введены Iro числу коммутаторов устройства изменения структур каналов связи локальные обегающие устройства контроля и управления и про праммные задатчики,,причем входы устройств изменения структур каналов связи подключены к управляющей маши|не, а,выходы — к соответствующим коммутаторам и локальным о бегающим устройствам контроля и управления, а программ ные задатчики — к коммутаторам.

На чертеже приведена блок-схема предлагаемого устройства,.

Устрсйство содержит управляющую машину 1, локальные обегающие устройства 2 и 8 контроля и управления, устройства 4 и 5 измене ния структур ка налов, коимутаторы 6 и 7, устройство 8 обнаружения неисправности управляющей машины, программные задатчики

9 и 10, датчики 11 14, исполнительные механизмы 15 — 18. Управляющая машина 1 через устройства 4 и 5 связана с коммутаторами 6 и 7, которые осуществляют поочередную связь датчиков,,ll — 14 и иопол нительных механизмов 15 — 18 с у пра вляющей ма|шиной 1.

Локальные сбегающие устройства 2 и 8 связаны через устройства 4 и 5 с соответствующими коммутаторами 6 и 7 и далее с датчиками 11 — 14 и исполнительными механизмами 15 — 18. Программные задатчики 9 и 10 подключены к соответствующим коммутаторам 6 и 7 таким обра зом, что включением о пределенного элемента коммутаторов 6 и 7 осуществляется автоматический выбор,программы, необходимой для данной точки контроля и управления.

При работе управляющей машины 1 устройства изменения структур каналов находятся в таком положении,, что каждый следующий коммутатор является продолжением предыдущегo и коммутаторы связанные последовательно, рассредоточены лишь территориально, причем срабатывание последней ячейки одного коммутатора подгставливает к работе первую ячейку по следующего коммутатора. От управляющей машины 1 поступает команда на переключение ячеек с коммута тора,,прп этом сигнал от включенного датчика псступает в коммутаторы:6, 7. Одновремен но та же ячейка коммутатора производит выборку в программном за датчике. Напряжение уставки соответствует заложенной программе. Разность сигналов датчика и уставки поступа ет в управляющую машину 1, которая выдает на соответствующий иаполни5

35 тельный механизм нео бходимое управляющее воздействие.

Перед началом нового цикла. опроса точек контроля подключается эталонный задатчик, имитирующий,ослсднюю точку контроля.

Управляющая ма|шина 1 производит измерение етого сигнала, при этом осуществляется анализ результата изм рения и величины регулирующего воз;;ействпя. Если результат измерения и величина регулирующего воздействия не соответст вует классу точности управляющей машины 1, то формируется сигнал неисправности. При опросе тачек контроля производится пошаговая rrpoirreipza исправности коммутаторов 6 и 7, канала связи.

При обнаружении пепсправ|ности в нем также формируется сигнал неисправности. По этой команде устройства 4 и 5 производят irrepeключе ние цапей измерения, цепей коммутации датчиков 11 — 14 и иополнительных меха.низмов 15 — 18 и цепей у правления на соответствую щие локальные обегающие устройства

2 и 8. При этом весь канал связи отключается от управляющей машины 1, рассоединяется на радиальные каналы связи, подключаемые к соответствующим локальным обегающим устройствам 2 и 8, которые включаются в работу.

Работа всех локальных обегающих устройств по каждому из полученных радиальных каналов а налогична работе управляющей машины 1 с исходным каналом связи, но в пределах каждого из коммутаторов 6, 7 без осуществления общей синхронизации обхода точек во времени.

Предмет изобретения

Устройство для множествен ного контроля и программного управления параметрами, содержащее управляющую машину, коммутаторы, соединенные с датчиками и исполнительными механизмами, отличающееся тем, что, с целью повышения надежности работы устройства, в него дополнительно введены по числу коммутаторов устройства изменения структур ка налов связи, локальные о бегающие устройства контроля и управления и программные задатчики, причем входы устройств изменения структур каналов связи подключены к управляющей машине, а выходы — к соответствующим коммутаторам, соединенным с программными задатчиками, н локальным обегающим устройствам контроля и у правления.
