Реферат

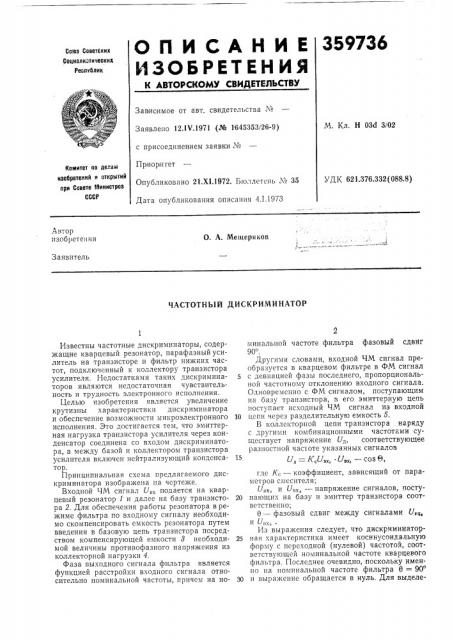

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Coma Советских

Социалистических

Респчблик

Зависимое от авт. свидетельства №

Заявлено 12.1Ч.1971 (№ 1645353/26-9) с присоединением заявки №

Пр иор итет

Опубликовано 21.Х1.1972. Бюллетень ¹ 35

Дата опубликования описания 4.1.1973

М. Кл. Н 031 3/02

Комитет по делам изобретений и открытий при Сосете Министрае

СССР

УДК 621.376.332 (088.8) Автор изобретения

О. А. Мещеряков

Заявитель

ЧАСТОТНЫЙ ДИСКРИМИНАТОР

Известны частотные дискриминаторы, содержащие кварцевый резонатор, парафазный усилитель на транзисторе и фильтр нижних частот, подключенный к коллектору транзистора усилителя. Недостатками таких дискриминаторов являются недостаточная чувствительность и трудность электронного исполнения.

Целью изобретения является увеличение крутизны характеристики дискриминатора и обеспечение возможности микроэлектронного исполнения. Это достигается тем, что эмиттерная нагрузка транзистора усилителя через конденсатор соединена со входом дискриминатора, а между базой и коллектором транзистора усилителя включен нейтрализующий конденсатор.

Принципиальная схема предлагаемого дискриминатора изображена на чертеже.

Входной ЧМ сигнал U,, подается на кварцевый резонатор 1 и далее на базу транзистора 2. Для обеспечения работы резонатора в режиме фильтра по входному сигналу необходимо скомпенсировать емкость резонатора путем введения в базовую цепь транзистора посредством компенсирующей емкости 8 необходимой величины противофазного напряжения из коллекторной нагрузки 4.

Фаза выходного сигнала фильтра является функцией расстройки входного сигнала относительно номинальной частоты, причем на номинальной частоте фильтра фазовый сдвиг

90 .

Другими словами, входной ЧМ сигнал преобразуется в кварцевом фильтре в ФМ сигнал

S с девиацией фазы последнего, пропорциональной частотному отклонению входного сигнала.

Одновременно с ФМ сигналом, поступающим на базу транзистора, в его эмиттерную цепь поступает исходный ЧМ сигнал из входной

10 цепи через разделительную емкость 5.

B коллекторной цепи транзистора наряду с другими комбинационными частотами существует напряжение U„, соответствующее разностной частоте указанных сигналов

U, =К,U,„, U„, — cos8, где К, — коэффициент, зависящий от параметров смесителя;

U,, и U„,, — напряжение сигналов, посту20 пающих на базу и эмиттер транзистора соответственно;

0 — фазовый сдвиг между сигналами U,, и Ursa, .

Из выражения следует, что дискрчмииатор25 ная характеристика ихтеет косинусоидальную форму с переходной (нулевой) частотой, соответствующей номинальной частоте кварцевого фильтра. Последнее очевидно, поскольку именно на номинальной частоте фильтра О = 90

30 и выражение обращается в нуль. Для выделе359736

Составитель Л. Рубинчик

Корректор Е, Усова

Текред 3. Тараненко

Редактор Т. Юрчикова

Заказ 4231/9 Изд. № 1770 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр: Сапунова, 2 ния составляющей сигнала в соответствии с выражением служит фильтр б нижних частот.

Предмет изобретения

Частотный дискриминатор, содержащий включенный последовательно со входом кварцевой резонатор, парафазный усилитель на транзисторе, база которого соединена с кварцевым резонатором, и фильтр нижних частот, подключенный к коллектору транзистора усилителя, отличающийся тем, что, с целью увеличения крутизны характеристики дискриминатора и обеспечения возможности микроэлектронного исполнения, эмиттерная нагрузка транзистора усилителя через конденсатор соединена со входом дискриминатора, а между базой и коллектором транзистора усилителя включен нейтрализующий конденсатор.
