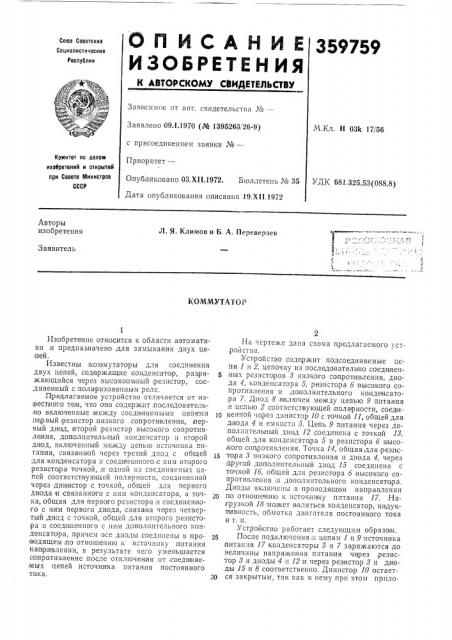

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советокил

Социалистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №-Заявлено 09.1.1970 (№ 1395263, 26-9) с присоединением заявки №вЂ”

Приоритет—

М.Кл. Н 03k 17/56

Коткитет ло аелам изобретений и открытий лри Совете Министров

СССР

Опубликовано 03.XII.1972. Бюллетень ¹ 35

УДК 681.325.53(088.8) Дата опубликования описания 19.XII.1972

Авторы изобретения

Л. Я. Климов и Б. А. Переверзев

Заявитель

КОМ т 1УТАТОР

Изобретение относится к области автоматики и предназ начено для замыкания двух цепей.

Известны коммутаторы для соединения двух цепей, содержащие конденсатор,,раз ряжающийся через высокоомный резистор, .соединенный с.поляризованным реле. .Предлагаемое устройство отличается от известного тем, что оно содержит последовательно включенные между соединяемыми цепями 1р щрвый резистор,низкого сопротивления, первый диод, |второй резистор высокого сопротивления, дополнительный конденсатор и второй ,диод,,включенный между цепью и точника питания, связанной через третий диод с оощей для конгденсатора.и соединенного с ним второго

;резистора точкой,,и одной из соединяемых цепей соответствующей полярности, coeizIIIIe»IIoiI через динистор с точкой, общей для первого диода и связанного с лим конденсатора, à To I:ca, общая для первого резистора,и соединенного с нные первого диода, связана через четвертый диод с точкой, общей для второго резисто,ра и соедовненното с ннм дополнительного конденсатора, причсм все диоды соединены в про- 25 водящем по отношению к источнику питания нап ра влении, в результате чего уменьшается сопротивление .после отключения от соеди няегмых цепей источника питания постоянного то,ка. ЗО

На чертеже дана схема предлагаемого уст,р ой с ты а.

Устройство содержит подсоединяемые цепи 1 и 2, цепочку из последовательно, соединен,HIIx резисторов 8 низкого сопротивления, диода 4, конденсатора 5, резистора б:высокого сопротивления и дополнительного конде нсато,ра 7. Диод 8 в1ключен между цепью 9 питания и целью соответствующей полярности, соединенной чорез д IHHOToð 10 с точкой 11, общей для диода 4 и емкости 5. Цепь 9 питания через дополнитель ный диод 12 соединена с точкой 18, оощей для конденсатора 5 и резистора б высокого сопротивления. Точка 14, общая для резистора 3 низкого сопротивления и диода 4, через другой дополнительный диод 15 соединена с точкой 1б, общей для резнстора б высокого сопротивления и дополнительного конденсатора.

Диоды включсны в проводящем направлении по отношению к источнтзку .питания 17. На,грузкой 18 может являться конденсатор, индуктивность, обмотка двигателя постоянного тока ит. п.

Устройство работает следующим образо м.

После подклточения к цепям 1 и 9 источника питания 17 конденсаторы 5 и 7 заряжаются до величины напряжения питания через резистор З,и диоды 4 и 12 и через резистор 8 и диоды 15 и 8 соответственно. Динистор 10 остается закрытым, так как к нему при этом прнло359759

П р ед|м ет из о б р е те ни я

Составитель А, Вейц

Техред 3. Тараненко

Корректор Т. Гревцовй

Редактор Т. Морозова

Заказ ¹ 6612 Изд. № 1773 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-36, Раушская наб., д. 4/6

Загорская типография жена разность,напряжения,пятан ия и падения напряжения на резисторе 8,и диоде 8, а его напряжение включения выбрано большим, чем величина этой разно сти. Через резисторы 8 и 6 протекает неболыпой ток, ограниченный высоким сопротивлением резистора 6. После отключения от 1цепей 1 и 9 источника питания 17 диоды 8, 12 и 15 закрываются и к динистору 10 оказывается 1приложенной,сумма нап ря жений зарядов конденсаторов 5:и 7. Напряжение включения динистора 10 выбрано меньшим, чем величина этой суммы. Динистор открывается и через него начинает протекать ток, создаваемый;зарядами конденсатора в 5,и 7 и нагрузкой 18. Д и нистор остается открытым до техпор, пока ток, протекающий через него, станет больше тока его отключения, т. е. в течение того времени, пока есть. необходимость в закорачивакии цепей 1 и 2 через низиоомное сопротивление резистора 8, диода 4 и динистора 10.

Таким образом, после отключения напряжения питания постоянного тока величина со.противления между соединяемыми цепями автоматически изменяется с высокого на .низкое, Коммутатор, содержащий резистор и конденсато|р, отличающийся тем, что, с целью ав6- томатичеакого уменьшения соп|ротивления после отключения от соединяемых, цепей источника питания постояннопо тока, устройство сод@рюит последовательно вклю книжные между соединяе мыми цепями первый,резистор, первый

)p диод, второй резистор, дополнительный конденса тор и второй диод, включенный между цепью источника питания, связанной через третий диод с общей для конденсато|ра .и соединенного с ним второго резистора точкой, и одной из сое1; диняемых цепей соответствующей полярности, соединенной через динистор стачкой, общей для первого диода,и связанного с ним конденсатора, а точка, общая для первого резистора. и соединен ного с ним перьвого диода, связана че2р ре3 четвертый диод с точкой, общей для второго .резистора и соединенного с ним дополнительного конденсатора, причем все диоды соединены,в проводящем по отношению к источнику питания, направления.
