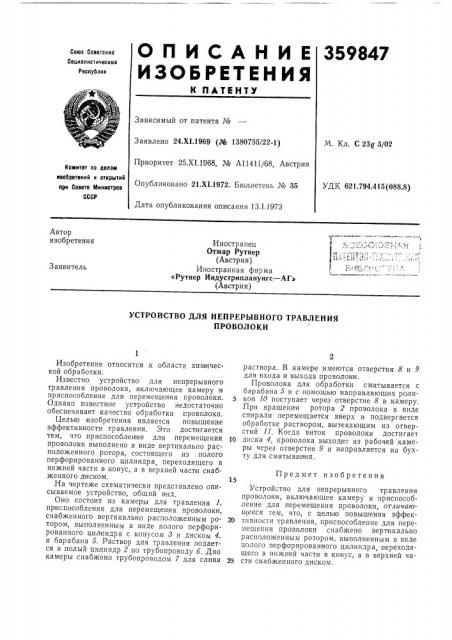

О П И С А Н И Е 359847

ИЗОБРЕТЕНИЯ

Союа Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №

М. Кл. С 23g 3/02

Заявлено 24.XI.1969 (PLo 1380735/22-1)

Приоритет 25.XI.1968, № А11411/68, Австрия

Опубликовано 21.Х1.1972. Бюллетень № 35

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УДК 621.794.415 (088.8) Дата опубликования описания 13.1.1973

Автор изобретения

Ъ

Иностранец

Отмар Рутнер (Австрия) Иностранная фирма

«Рутнер Индустрипланунгс — АГ» (Австрия) Заявитель

УСТРОИСТВО ДЛЯ НЕПРЕРЫВНОГО ТРАВЛЕНИЯ

ПРОВОЛОКИ

Предмет изобретения

Изобретение относится к области хим ической обработки.

Известно устройство для непрерывного травления проволоки, включающее камеру и приспособление для перемещения проволоки.

Однако известное устройство недостаточно обеспечивает качество обработки проволоки.

Целью изобретения является повышение эффективности травления. Это достигается тем, что приспособление для перемещения проволоки выполнено в виде вертикально расположенного ротора, состоящего из полого перфорированного цилиндра, переходящего в нижней части в конус, а в верхней части снабженного диском. ,На чертеже схематически представлено описываемое устройство, общий вид.

Оно состоит из камеры для травления 1, приспособления для перемещения проволоки, снабженного вертикально расположенным ротором, выполненным в виде полого перфорированного цилиндра с конусом 8 и диском 4, и барабана 5. Раствор для травления подается в полый цилиндр 2 по трубопроводу б. Дно камеры снабжено трубопроводом 7 для слива

2 раствора. В камере имеются отверстия 8 и 9 для входа и выхода проволоки.

Проволока для обработки сматывается с барабана 5 и с помощью направляющих роли5 ков 10 поступает через отверстие 8 в камеру, При вращении ротора 2 проволока в виде спирали перемещается вверх и подвергается обработке раствором, вытекающим из отверстий 11. Когда виток проволоки достигает

10 диска 4, проволока выходит из рабочей камеры через отверстие 9 и направляется на бухту для сматывания.

Устройство для непрерывного травления проволоки, включающее камеру и приспособление для перемещения проволоки, отличаюи1ееся тем, что, с целью повышения эффек20 тивности травления, приспособление для перемещения проволоки снабжено вертикально расположенным ротором, выполненным в виде полого перфорированного цилиндра, переходящего в нижней части в конус, а в верхней ча25 сти снабженного диском.
