Реферат



— - сессяр,, ч

I

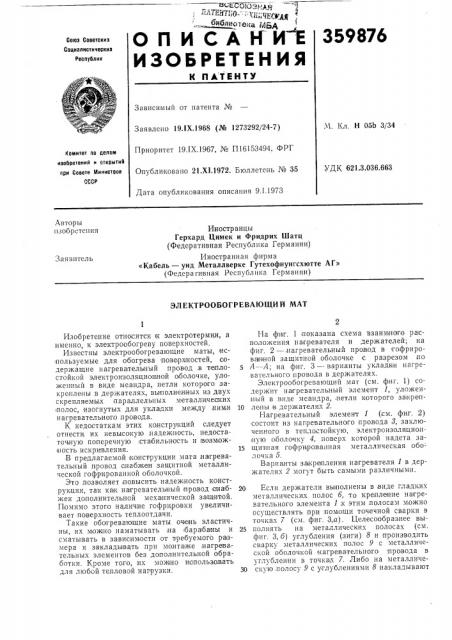

И СА Н И Е

359876

О П

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Зависимый от патента №

М, Кл. Н 05b 3/34

Заявлено 19.1Х.1968 (№ 1273292/24-7)

Приоритет 19.1Х,1967, № П16153494, ФРГ

Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

УДК 621.3.036.663

Опубликовано 21.Х1.1972. Бюллетень № 35

Дата опубликования описания 9.1.1973

Авторы изобретения

Иностранцы

Герхард Цимек и Фридрих Шатц (Федеративная Республика Германии) Иностранная фирма

«Кабель — унд Металлверке Гутехофнунгсхютте АГ» (Федера гивная Республика Германии) Заявитель

ЭЛЕКТРООБОГРЕВАЮЩИЙ МАТ

Изобретение относится к электротермии, а именно, к электрообогреву поверхностей.

Известны электрообогревающие маты, используемые для обогрева поверхностей, содержащие нагревательный провод,в те плостойкой электроизоляционной оболочке, уложепный в виде меандра, петли KQTopolIo закреплены .в держателях, выполненных из двух скрепляемых параллельных металлических полос, изогнутых для укладки .между ними нагревательного лровода.

К недостаткам этих конструкций следует отнести их невысокую, надежность, недостаточную поперечную IcTBloHJIbHo ñòb и возмож ность искривления.

В предлагаемой ко нструкции мата,на гревательный провод снабжении защитной металлической гофрированной оболочкой.

Это позволяет повысить надежность конструкции, так как нагревательный провод ана бжен дополнительной механической защитой.

Помимо этого наличие гофри ро вки увеличивает поверхность теплоотда чи.

Такие обогревающие маты очень эластичны, их можно наматывать на бара ба ны и сматывать в за висимости от требуемого размера и закладывать .при монтаже, нагрева,тельных элементов без дополнительной о бработки. Кроме того, их мож но иопольз овать для любой тепловой нагрузки.

На фиг. 1 показана схема взаимного расположения налревателя и держателей; на фиг. 2 — нагревательный провод в гофрирован ной защитной оболочке с разрезом ло

5 А — А; на фиг. 3 — варианты укладки нагревательного провода в держателях.

Электрообогревающий мат (см. фиг. 1) содержит нагревательный элемент 1, уложенный в виде меандра, петли которого закреп10 лены ia держателях 2.

Нагревательный элемент 1 (см. фиг. 2) состоит из нагревательного провода 8, заключенного в теплостойкую, электроизоляциолную оболочку 4, поверх которой надета за15 щитная гофрированная металлическая обо- лочка 5.

Варианты закрепления нагревателя 1 в держателях 2 могут быть самыми различными.

20 Если держатели выполнены в,виде гладких металлических полос 6, то крепление нагревательного элемента 1 к этим .полосам можно осуществлять при помощи точечной cIIàðêè в точках 7 (см. фиг, З,а). Целесообразнее вы25 полнять на металлических полосах (см. фиг. 3, б) углубления (зити) 8 и производить сварку металлических полос 9 с металлической оболочкой нагревательного .провода в углублении в точках 7. Либо на металличеЗ0 скую, полосу 9 с углублениями 8 накладывают

359876

Фиг f

A-А

3 вторую гладкую металлическую полосу б, .вследствие чего накрываюгся углубления, 8 (см. фиг. 3, в). Полосу о рекомендуется соединять с полосой 9 при помощи точеч ной сварки, клепки и т. а. Мондино в гладкой металлической полосе 10 сделать лросечки и вырубленной частью полосы 11 закрепить нагревательный элемент 1 (см, фи г. З,г).

В варианте, показанном на фиг. 3, д, верхние края углублений 8, выполненных в металлической полосе 9, сдвигаются после закладки нагревательного элемента 1.

Предмет изобретении я

Электрообогревающий мат, содержащий нагревательный провод в теплостойкой элек5 троизоляциояной оболочке, уложенный в виде меандра, петли которого закреплены в держателях, вьпполне нных, .на пример, из д,вух скрепляемых параллельных металических полос, изогнутых для укладки между, ними на10 гревателыного т ровада, отличающийся тем, что, с целью, повышения,надежности, указанный нагревательный провод снабжен защитной металлической гофрированной оболочкой.

359876

Составитель А. Ходатаева

Корректоры: Е. Миронова и Е. Михеева

Редактор Н. Коляда

Техред Т. Миронова

Заказ 4241/17 Изд. № 1769 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
