Реферат

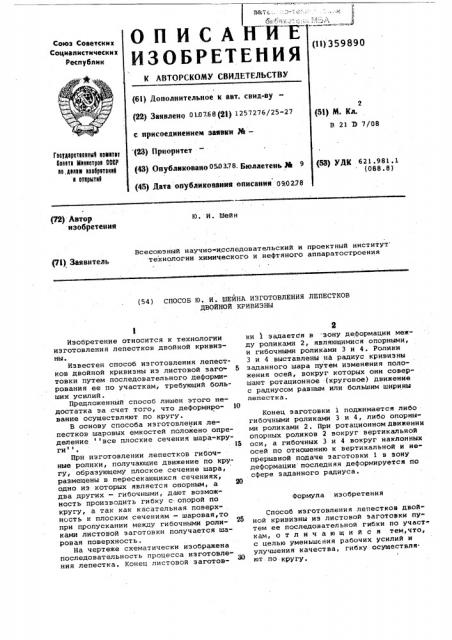

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик (11) 359890

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (51) Дополнительное к авт. свил-ву— (22) 3аявлено 010768 (Я) 1257276/25-27 с прнсоединениеив заявки ¹â€” (23) Приоритет (43) Опубликовано 0 0378. Бюллетень №

2 (51) М. Кл.

В 21 Э 7/08

Говтдирвтввивыр комитат боввтв Мииивтров 00СР ио.ивова ивоорвтоиий и открытии (53) УДК 621.981.1 (088 8 j (gg} Дата опубликования описания 090278 (72) Автор изобретения

Ю. И. Шейн

Всесоюзный научно-исследовательский и проектный институт технологии химического и нефтяного аппаратостроения (7в) Заявитель (54) СПОСОБ Ю. И. IIKHHA ИЗГОТОВЛЕНИЯ ЛЕПЕСТКОВ

ДВОЙНОЙ КРИВИЗНЫ формула изобретения

Изобретение относится к технологии изготовления лепестков двойной кривизны.

Известен способ изготовления лепестков двойной кривизны иэ листовой заго- 5 товки путем последовательного деформи» рования ее по участкам, требующий больших усилий.

Предложенный способ лишен этого недостатка за счет того, что деформиро- 10 ванне осуществляют по кругу.

В основу способа изготовления лепестков шаровых емкостей положено определение все плоские сечения шара-круги . 15

При изготовлении лепестков гибочные ролики, получающие движение по. кругу, образующему плоское сечение шара, размещены в пересекающихся сечениях, одно из которых является опорным, а два других — гибочными, дают воэможность производить гибку с- опорой по кругу, а так как касательная поверхность к плоским сечениям — шаровая,то при пропускании между гибочными роликами листовой заготовки получается шаровая поверхность.

На чертеже схематически изображена последовательность процесса изготовле« ния лепестка. Конец листовой эаготовки 1 задается в зону деформации между роликами 2, являющимися опорными, и гибочными роликами 3 и 4. Ролики

3 и 4 выставлены на радиус кривизны заданного шара путем изменения положения осей, вокруг которых они совершают ротационное (круговое) движение с радиусом равным или большим ширины лепестка.

Конец заготовки 1 поджимается либо гибочными роликами 3 и 4, либо опорными роликами 2. При ротационном движении опорных роликов 2 вокруг вертикальной оси, а гибочных 3 и 4 вокруг наклонных осей по отношению к вертикальной и непрерывной подаче заготовки 1 в зону деформации последняя деформируется по сфере заданного радиуса.

Способ изготовления лепестков двойной кривизны иэ листовой заготовки путем ее последовательной гибки по участ кам, о т л и ч а ю щ и и с я тем что, с целью уменьшения рабочих усилий и улучшения качества, гнбку осуществля. ют Ilo.кругу.

Составитель Н. Чернилевская

Техред Н.Андрейчук Корректор И,ТУпица

Редактор К. Шанаурова

Филиал ППП Патент, r. Ужгород, Ул. Проектная, 4

Заказ 932/7 Тираж 1086 Подгисное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

1)3035, Москва, Ж-35, Раушская наб., д. 4/5
