Реферат



1. ПРЕСС-МАТЕРИАЛ, например, фрикционного назначения на основе ани— линофенолформальдегидной смолы и наполнителей: барита, окиси алюминия, асбеста и медного порошка, отличающийся тем, что, с целью повышения фрикционных, механических и адгезионных свойств материала, а также стабильности этих свойств в зонете:мператур 450-600''С, в качестве связующего использована анилинофенолформальдегидная смола с нитрильным каучуком и компоненты материала взяты в следующем соотношении, мас« %:Анилинофенолформ- . . -альдегидная смохха 13-15 Нитрильный каучук 2-4 Асбест45-30Барит20-11Окись алюминия 6-.14 Медный порошок 5-15 2. Пресс-материал по п, 1, отличающийся тем, что в состав введены, мае. %: бронзовая стружка до 5, графит до 3, полиэтилсилоксанозая жидкость до 0,5, дисульфид молибдена до 5, каолин до 5.<&(Л

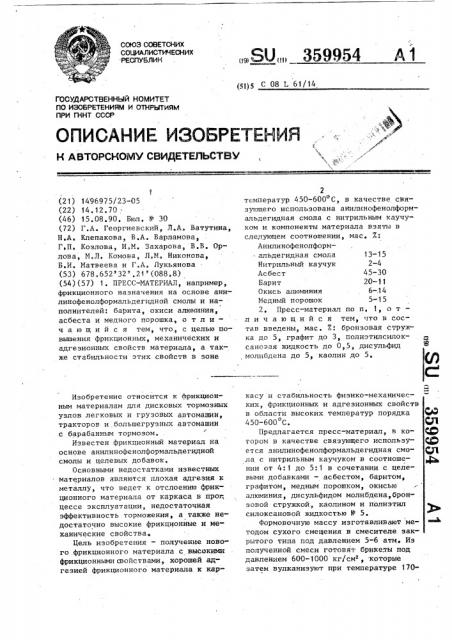

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (1)5 С 08 L 61/14,ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 1496975/23-05 (22) 14. 12. 70(46) 15.08.90. Бюл. 9 30 (72) Г.А. Георгиевский, Л.А. Ватутина, Н.А. Клепакова, B.À. Варламова, Г,П, Козлова, И.М. Захарова, В.В. Орлова, М.Л, Комова, Л,М. Никонова, Б.И. Матвеева и Г,А. Лукьянова (53) 678,652 32 .21 (088,8) (54}(57) 1. ПРЕСС-МАТЕРИАЛ, например, фрикционного назначения на основе анилинофенолформальдегидной смолы и наполнителей: барита, окиси алюминия, асбеста и медного порошка, о т л и— ч а ю шийся тем, что, с целью повышения фрикционных, механических и адгезионных свойств материала, а также стабильности этих свойств в зоне

Изобретение относится к фрикционным материалам для дисковых тормозных узлов легковых и грузовых автомашин, тракторов и большегрузных автомашин с барабанным тормозом.

Известен фрикционный материал на основе анилинофенолформальдегидной смолы и целевых добавок.

Основными недостатками известных материалов являются плохая адгезия к металлу, что ведет к отслоению фрикционного материала от каркаса в про1", цессе эксплуатации, недостаточная эффективность торможения, а также недостаточно высокие фрикционные и механические свойства.

Цель изобретения — получение нового фрикционного материала с высокими фрикционными свойствами, хорошей адгезией фрикционного материапа к кар„„SU„„359954 А 1

2 температур 450-600 С, в качестве связующего использована анилинофенолформальдегидная смола с нитрильным каучуком и компоненты материала взяты в следующем соотношении, мас. 7:

Анилинофенолформ- альдегидная смола 13-15

Нитрильный каучук 2-4

Асбест 45-30

Барит 20-11

Окись алюминия 6-14

Мецный порошок 5-15

2. Пресс-материал по п. 1, о т— л и ч а ю шийся тем, что в состав введены, мас. 7.: бронзовая стружка до 5, графит до 3, полиэтилсилоксанозая жидкость до 0,5, дисульфид ® молибдена до 5, каолин до 5. касу и стабильность физико-механических, фрикционных и адгезионных свойств в области высоких температур порядка Ct4

450-600 С. Яд

Предлагается пресс-материал, в ко- Я тором в качестве связующего использу- Я ) ется анилинофенолформальдегидная смола с нитрильным каучуком в соотноше- ф нии от 4: 1 до 5:1 в сочетании с целевыми добавками — асбестом, баритом, графитом, медным порошком, окисью алюминия, дисульфидом молибдена,бронзовой стружкой, каолином и полиэтил силоксановой жидкостью г(5.

Формовочную массу изготавливают методом сухого смещения в смесителе закрытого типа под давлением 5-6 атм, Из полученной смеси готовят брикеты под давлением 600-1000 кг/см, которые затем вулканизуют при температуре 170359954

175 С, удельном давлении 1000 кгс/см с выдержкой в прессе 1,5 мин на 1 мм толщины иэделия.

Ниже приведены примеры составов (1-3) предлагаемого пресс-материала.

1 2 3

10 10 15

13 13 15

3 3

17,5 15

40 40

10 10

5 5

19

31,6

11у415

Редактор С. Титова

Заказ 3083 Тираж 434 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Анилино-фенолформапьдегидная смола

У 24

Нитрильный каучук марки СКН-26М

Барит

Асбест

Окись алюминия

Бронзовая стружка

Графит

Медный порошок

Полиэтилсилоксановая жидкость !! 5 0,5

Дисульфид молибдена 4

Каолин 5

Коэффициент трения фрикц!ионного материала 0,45-0,55; сопротивление отрыву, определяющее адгезионные свойства материала, равно 3740 кг.

В условиях работы до зон высоких температур 500 600 С отслоение отсутствует. Коэффициент трения стабилен в условиях высоких температур 500-600 С.

Минимальный тормозной путь не более

50,6 м.
