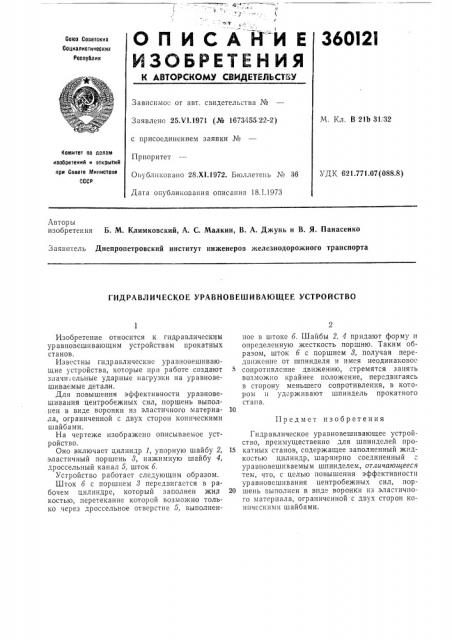

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

3S0l2l

Сома Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №

М. Кл. В 21b 31. 32

Заявлено 25.VI.1971 (№ 1673455. 22-2) с присоединением заявки №

Приоритет

Комитет по делам иаобретеиий и открытий при Cosere Мииистоос

СССР

УДК 621.771,07(088.8) Опубликовано 28.XI.1972. Бюллетень № 36

Дата опубликования описания 18.1.1973

Авторы изобретения Б. М. Климковский, А. С. Малкин, В. А. Джунь и В. Я. Панасенко

Заявитель Днепропетровский институт инженеров железнодорожного транспорта

ГИДРАВЛИЧЕСКОЕ УРАВНОВЕШИВАЮЩЕЕ УСТРОЙСТВО

Предмет изобретения

Изобретение относится к гидравлическим уравновешивающим устройствам прокатных станов.

Известны гидравлические уравновешивающие устройства, которые при работе создают значи;ельные ударные нагрузки на уравновешиваемые детали.

Для повышения эффективности уравновешивания центробежных сил, поршень выполнен в виде воронки из эластичного материала, ограниченной с двух сторон коническими шайбами.

На чертеже изобр ажено описываемое устройство.

Оно включает цилиндр 1, упорную шайбу 2, эластичный поршень 8, нажимную шайбу 4, др оссельный к ан ал 5, шток б.

Устройство работает следующим образом.

Шток б с поршнем 8 передвигается в рабочем цилиндре, который заполнен жид костью, перетекание которой возможно только через дроссельное отверстие 5, выполненпое в штоке б. Шайбы 2, 4 придают форму и определенную жесткость поршню. Таким образом, шток б с поршнем 8, получая передвижение от шпинделя и имея неодинаковое сопротивление движению, стремятся занять возможно кр айнее положение, передвигаясь в сторону меньшего сопротивления, в котором и удерживают шпиндель прокатного стана.

Гидравлическое уравновешивающее устройство, преимущественно для шпинделей про15 катных станов, содержащее заполненный жидкостью цилиндр, шарнирно соединенный с уравновешиваемым шпинделем, отличающееся тем, что, с целью повышения эффективности уравновешивания центробежных сил, пор20 шень выполнен в виде воронки из эластичного материала, ограниченной с двух сторон коническими шайбами.
