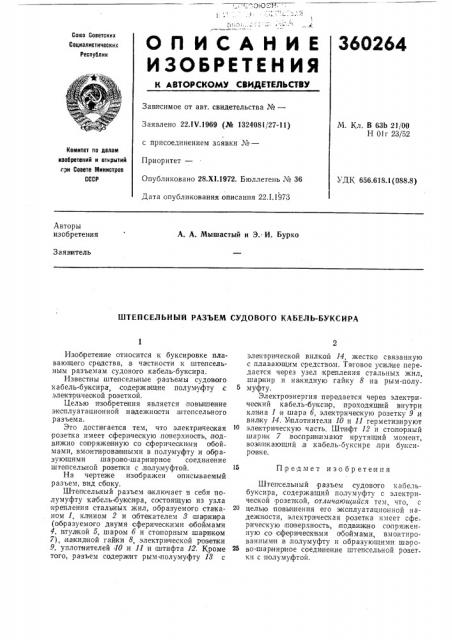

ОПИСАНИЕ

ИЗОЬЕЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 22ЛЧ.1969 (Ko 1324081/27-11) М. Кл, В 63b 21/00

Н 01г 23/52 с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий лри Совете Министров

СССР

Приоритет—

Опубликовано 28.Х1.1972. Бюллетень № 36

Дата опубликования описания 22.1.1973

УДК 656.618.1(088.8) Авторы изобретения

А. А. Мышастый и Э. И. Бурко

Заявитель

ШТЕПСЕЛЬНЫЙ РАЗЪЕМ СУДОВОГО КАБЕЛЬ-БУКСИРА

Изобретение относится к буксировке плавающего средства, .в частности к штепсельным разъемам судового кабель-буксира.

Известны штепсельные разъемы судового кабель-буксира, содержащие .полумуфту,с электрической розеткой.

Целью изобретения является повы|шение эксплуатационной надежности,штепсельного разъема.

Это достигается тем, что электрическая розетка имеет сферическую поверхность, подвижно со пряженную со аферическими обоймами, вмо нти рова нными в полуму1фту и образующими .шаро во-,шарнирное соединение штепсельной розетки с,полумуфтой.

На чертеже изображен описываемый разъем, вид сбоку.

Штепсельный разъем включает в себя полумуфту кабель букси ра, состоящую из узла крепления стальных жил, образуемого стаканом 1, клином 2 и обтекателем 8 шариира (образуемого двумя сферическими обоймами

4, втулкой 5, шаром б и cTQIIIopHbIM шариком

7), на кид ной гайки 8, электрической ровики

9, уплотнителей 10 и 11 и штифта 12. Кроме то го, разъем содержит рымчполумуфту 13 с электрической вилкой 14, жестко связанную с плавающим средством. Тяговое усилие передается через узел крепления стальных жил, шарнир и накидную гайку 8 на рымполу5 муфту.

Электроэнергия передается через электрический кабель-буксир,,проходящий внутри клина 1 и,шара б, электрическую розетку 9 и вилику 14. У плотнители 10 и П герметизируют

10 электрическую часть. Шти фт 12 и стопорный шарик 7 .воспри|нимают крутящий момент, возникающий,в ка бель-буксире,при буксиров ке.

15 Предмет изобретения

Штепсельный разъем судового кабельбуксира, содержащий полумуфту с электрической розеткой, отличающийся тем, что, с

2о целью повышения его эксплуатационной надежности, электрическая розет1ка имеет сфе рическую паверхность, подвижно сопряженную со сферическими обоймами, вмонтированными в полумуфту и образующими шаро25 во-шарнирное соедииение штепсельной розет кп с полуму,фтой.

Зб0264

Редактор 3. Овчаренко

Заказ 688/2353 Изд. № 1797 Тираж 405 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж 35, Раушская паб., д. 4/5

Тип. Харьк. фил. пред. (; Патент»

Составитель М. Хесин

Техрсд А. Камыщиикова

Корректоры T. Гревцова и Е. Михеева
