Реферат



и е к

ПАТЕ;1 бр,=

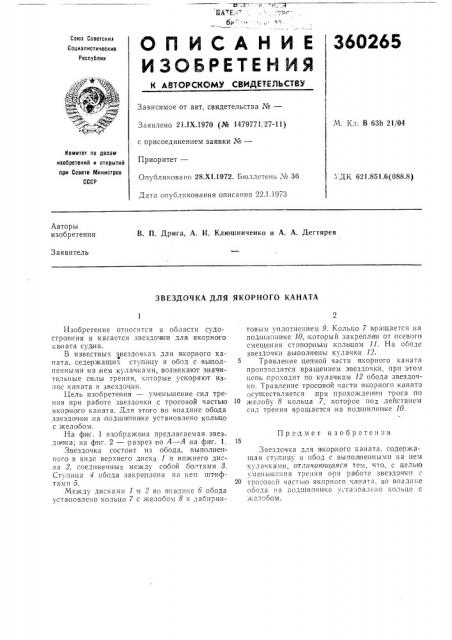

ОП ИСАНИ Е

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

360265

Со1оз Советскию

Социалистически

Республин

Зависимое от авт. свидетельства №вЂ”

М. Кл. В 63b 21/04

Заявлено 21 1Х.1970 (№ 1479771, 27-11) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 28.Х!.1972. Бюллетень ¹ 36

Дат" опуб,л икован. ия описания 22..1..1973

Комитет по делам изобретений и атирытий при Совете Министров

СССР

Ъ ДК 621.851.6(088.8) Авторы изобретения

В. П. Дрига, A. И. Клюшниченко и А. А. Дегтярев

Заявитель

ЗВЕЗДОЧКА ДЛЯ ЯКОРНОГО КАНАТА

Изобретение относится к области судостроения и касается звездочки для якорного каната судна.

В из1вестных звездочках для якорного ка6 ната, седе ржащих ступицу и обод с вьпполненными на,нем кулачками, возникают значительные силы трения, которые ускоряют изIIOC Каиата И ЗвеЗДОчКИ.

Цель изобретения — уменьшение сил трения при работе звездочки с тросовой частью якорно го каната. Для этого во впадине обода звездочки,на подши пни1ке установлено KoJIb Ko с желобом.

На фиг. 1 изображена предлагаемая ввез дочка; на фиг. 2 — разрез по А — А на фит. 1, Звездочка состоит из обода, выполненного в виде верхнего диска 1 и нижнего диска 2, соединенных между собой болтами 8.

Ступица 4 обода закреплена на нем штифтами 5.

Между дисками 1 и 2 во впадине б обода установлено кольцо 7 с желобом 8 и ласиринтовым уплотнением 9. Кольцо 7 вращается на подш1г1нике 10, который закреплен от осевого смещения стопорным кольцом 11. На ободе звездочки выполнены кулачки 12.

5 Травление цепной части якорного каната производится вращением звездочки, IlpII этом цепь проходит по кулач кам 12 обода звездочки. Травление тросовой части я корного каната осуществляет ся .при прохождении гроса по желобу 8 кольца 7, которое под,действием сил трения вращается на под шипнп ке 10.

Предмет изобретения

Звездочка для якорного каната, содесржащая ступицу и обод с выпол1не11 нымп на нем кулачками, отличающаяся тем, что, с целью уменыш,:1ия трения при работе звездочки с

20 тросовсй частью якорного сапата, во впадн1е ооода на подцтипнике у.та:1овле 1о кольцо с «.с.л обом.

360265

Фиа 1

Фиг. 2

Редактор Т. Баранова

Заказ 688/2353 Изд. л/в 1797 Тираж 406 Подписи ое

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Составитель Ф. Сафронов

Техред А. Камышникова

Корректоры T. Гревцова и Е. Михеева
