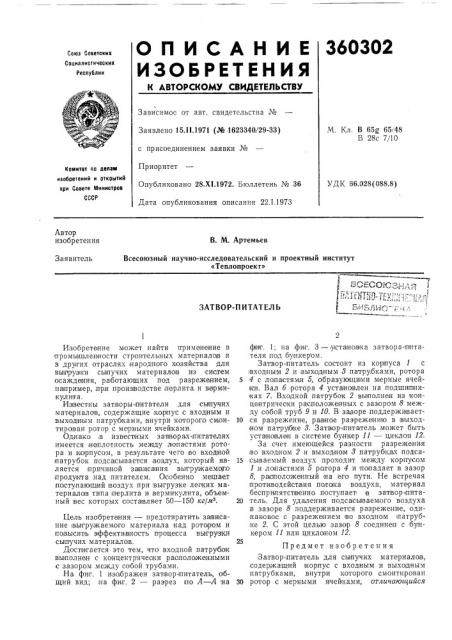

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресоублик

Ъ

Зависимое от авт. свидетельства №

М. Кл. В 65 65/48

В 28с 7/10

Заявлено 15.11.1971 (Xo 1623340/29-33) с присоединением заявки №

Приоритет

Опубликовано 28.Х1.1972. Бюллетень № 36

Дата опубликования описания 22.1.1973 комитет па делам изобретений н открытий при Совете Министров

СССР

УД К 66.028 (088,8) Автор изобретения

В. М. Артемьев

Заявитель

Всесоюзный научно-исследовательский и проектный институт

«Теплопроект»

ЗАТВОР-П ИТАТЕЛЬ

Изобретение может найти ттриме нение B нромы шленности строительных материало в и в других отраслях народного хозяйства для вьи р узк и сыпучи.х материало в из си,стем осаждения, ра ботающих под разрежением, на пример, лри .производстве перлита и вермикулип а.

Из(ве стны затворы-питатели для сыпучих материало в, содержащие корпус с входным и выходным патру бками, .внутри которого смонтиpоlван ротор с ме рными я чей ками.

Однако,в известных затворах- питателях имеется неплотность между лопастями ротора и корпусом, в результате чего во вход ной патрубок подса сывается,воздух, который является,причинной за ви са ния выгру жа емкого продукта над питателем. Особенно мешает но ступаю щ ий воздух при вьргрузке легких материало в типа перлита и .вермикулита, объемный Iaec которых соста,вляет 50 — 150 кг/мз.

Цель изобретения — предотвратить aalBHicaние выгружаемого материала над рото р ом и по выситу эффективность процесса выгрузки сыауч их м атер и ал os.

Достигается это тем, что входной патрубо к вьрполне н с ко нцентричеоки располо же нными с зазором, между собой трубами.

На, фиг. 1 изображен затвор- питатель, о бщий вид;,на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — у стано э«а затвора-.п итателя под бункер ом.

Затвор- питатель состоит из корпуса 1 с входным 2 и,выходным 8 пат рубками, ротора

5 4 с ло пастями 5, о бразутощими мерные ячей ки. Вал б ротора 4 установлен на под щи пинках 7. Входной патрубок 2 вьополнен из «онцентричеоки ра сположенных с зазором 8 между собой труб 9 и 10. В за зоре,поддержи вает10 ся разрежение, paiai oe разреже ни ю в выход ном патрубке 8. Затвор- питатель может быть уста иo(BJIetH в системе бункер 11 — циклон 12.

За счет имеющейся разности разрежения

;во входном 2 и выходном 8 патру б ках под са15 сьрваемый воздух проходит между корпусом

1,и ло пастями 5 ротора 4 и попадает в зазор

8, ра аположе нный ma его пути, Не встречая противодействия потока воздуха, материал бесприпятст венно поступает в .затвор- пита20 тель. Для удаления подса сываемого воздуха в зазоре 8 поддерживается разрежение, одинаково е с разрежением во входном патруб,«е 2. С этой целью зазор 8 соединении с бункером 11 или циклонном 12.

Предмет изобретения

Затвор-питатель для сы пу чих материало в, содержащий корпус с входным и BbI«op!HbIM патрубками, внутри которого смонтирован

30 ротор с мерными ячейками, отличающийся

360302

A-А Риг, 2

Составитель Е. Ветров

Техрсд Л. Богданова

Редактор С. Ежкова

Корректор T. Гревцова

Заказ 4348/4 Изд. № 1801 Тираж 405 Подписное

ЦНИИГ!И Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-З5, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 тем, что, с целью, предотвращения за висания ,выгружаемого материала над ротором и повышения эффективности процесса;вьп1руз ки сыпучих материалов, входной папрубок выпол нен с канцентр ичеоии ра1аположен ными с зазо1р ом между собой трубами.
