Быстрорежущая сталь
Иллюстрации
Реферат

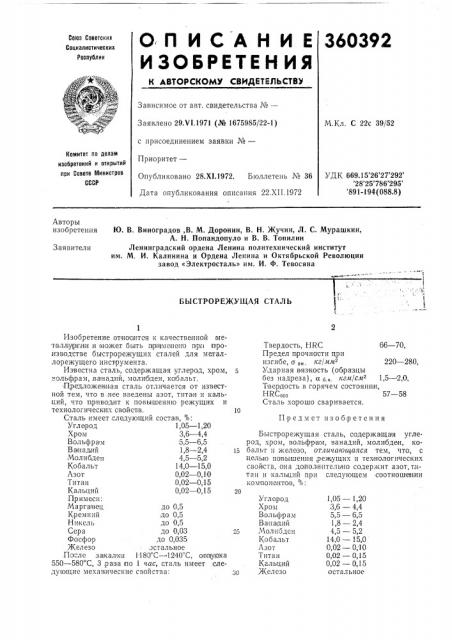

О П И С А Н И Е 360392
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 29.Ч1.1971 (№ 1675985/22-1) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 28.Х1.1972. Бюллетень ¹ 36
М.Кл. С 22с 39/52
Комитет по делам изобретеиий и открытий при Совете Министров
СССР
УДК 669.15 26 27 292 28 25 786 295 891-194(088.8) Дата опубликования описания 22ХП.1972
Авторы изобретения
Ю. В. Виноградов,В. М. Доронин, В. H. Жучин, Л. С. Мурашкин, А. Н. Попандопуло и В. В. Топилин
Ленинградский ордена Ленина политехнический институт им. М. И. Калинина и Ордена Ленина и Октябрьской Революции завод «Электросталь» им. И. Ф. Тевосяна
Заявители
БЫСТРО
66 — 70, 1О
Предмет изобретения
Угле,род
Хром
Вольфрам
Ванадий
Молибден
Кобальт
Азот
Титан
Кальций железо
1,05 — 1,20
3,6 — 4,4
5,5 — 6,5
1,8 — 2,4
4,5 — 5,2
14,0 — 15,0
0,02 — О, 1 0
0,02 — 0,15
0,02 — 0,15 остальное
Изобретение отнооитоя к качественной металлу ртии и может быть п рцменино при производстве быстрорежущих сталей для металлорежущего инструмента, Известна сталь, содержащая углерод, хром, вольф рам,,ванадий, молибден, кобальт.
Предложенная сталь отличается от известной тем, что в,нее введены азот, титан и кальций, что приводит к повышению режущих и тех нол ог ич еских свой ств.
Сталь имеет следующий состав, %:
Углерод 1,05 — 1,20
Хром 3,6 — 4,4
Вольфрам 5,5 — 6,5
Ва надий 1,8 — 2,4
Молибден 4,5 — 5,2
Кооальт 14,0 — 15 0
Азот 0,02 — 0,10
Титан 0,02 — 0,15
Кальций 0,02 — 0,15
Примеси:
Марта нец до 0,5
Кремний до 0,5
Никель до 0,5
Сера до 0,03
Фосфор до 0,035 железо остальное
После закалки 1180 С вЂ 12 C, omIIylaxa
550 — 580 С, З,раза кто 1 час, сталь имеет .следующие механические свойства:
Твердость, HRC
Предел порочности п;ри изгиое, о.,„кг/мм 220 †2, Ударная вязкость (об ранцы без надреза), а „- кгм/см2 1,5 — 2,0, Твердость,в горячем состоянви, НКС600 57 — 58
Сталь хорошо сваривается.
Быстрорежущая сталь, содержащая углерод, хром, вольфраи, ванадий, моли бден, ко15 балы и железо, отличающаяся тем, что, с целью повышения режущих и технологических свойств, она до полннтель|но содержит азот, титан и KBëûöèé при следующем соотношении ко и п о н с н тo В, /О .
