360400

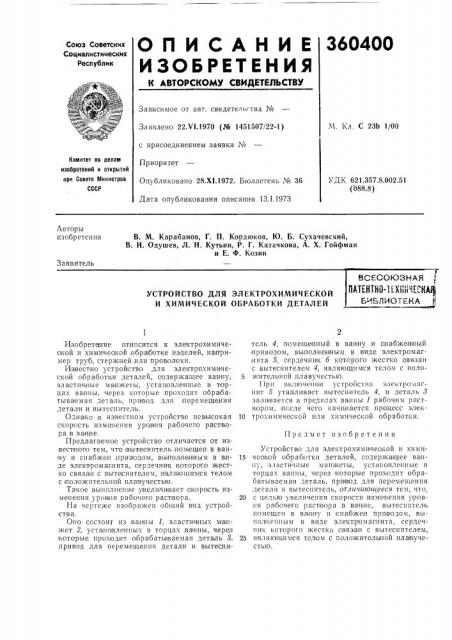

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

М. Кл. С 23b 1/00

Заявлено 22.YI.1970 (№ 1451507122-1) с присоединением заявки №

Приоритет

Опубликовано 28.XI.1972. Бюллетень № 36

Дата опубликования описания 13.1.1973

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 621.357.8.002.51 (088.8) Авторы изобретения

В. М. Карабанов, Г. П. Кордюков, Ю. Б. Сухачевский, В. И. Одушев, Л. Н. Кутьин, Р. Г. Казачкова, А. Х. Гойфман и Е. Ф. Козин

Заявитель

ВСЕСОЮЗНАЯ

IIATEHTH0-1 д11!лсскА!1

Бь4БЛ

УСТРОЙСТВО ДЛЯ ЭЛЕКТРОХИМИЧЕСКОЙ

И ХИМИЧЕСКОЙ ОБРАБОТКИ ДЕТАЛЕЙ

Предмет изобретения

Изобрете!ние относится к электрохимиче; окой и химической обра1ботке изделий, на пример труб, стержней,или проволоки.

Из вест но устройство для электрохими1ческой обработки деталей, с1одержащее ванну, эластичные мал>кеты, установленные в Tо рцах ванны, через которые проходит обрабатываемая деталь, прт1 вод для перемещения детали и вытеснитель.

Одна ко в известном устройстве нев ы сокая скорость изме!пения уровня рабочего ря1ст во ра в вакцине.

Предлагаемое устройство отличается от известного тем, что вытегре!!итель,помещен в ванну и спабжесн .прив одом, выполненным B виде электромагнита, сердечник которото жестко связан с выте1снителем, являющимся телом с положительной плавучестью.

Такое выполнение у1величи вает clKoðo còü изменения уров ня рабочего раст|вора, На чертеже изображен общий вид устройст:ва.

Оно состоит из ванны 1, эластичных uraIIIжет 2, устано влеппых в торцах, ванны, через кокоторые проход.ит oopa батьивяемая детадь 8, привод для перемещения детали и выте сни.тель 4, помещенный в ванну и сна бжен ный приводом, выполне н ным в в иде электромагнита 5, сердечки к б которого жестко с1вязан с,BBITBcнителем 4, являющимся телом с поло5 жнтельной .плавучестью.

IIри включении устройства электромагнит 5 утапливает вытеснитсль 4, и деталь 8 за lIIIBBQTcB .в пределах ванны 1 рабочим pBlcTвором, пссле чего начинается процесс элек10 трохпмичесской или химической обработки.

Устро1ество для электрохсимичеокой и .сими15 ческой об работ!си деталей, содержащее вянl у, эластичные мянхкеты, установленные в торцах ванны, через которые проходит обрабатываемая деталь, при1в од для перемещения детали и вытеснитель, отличающееся тем, что, 20 с целью увеличения скорости изменения уровня ря бочего pBcTIBopH в ванне,,вытеснптсль помещен в наину и снабжен приводом, выполненным в виде электромагнита, сердечНИК КОТOPOil ЖЕСтlсо ОВЯЗ ЯН С в1>1ТЕОНИтЕЛЕМ, 25 яв:!я1ощим ся телом с положителы1ой пля1вучестью.

360400

Составитель И. Резник

Тскред Л. Богданова

Редактор Л. Лаврова

Корректор Л. Новожилова

Типография, пр. Сапунова, 2

Заказ 4343/!1 Изд. ¹ 1840 Тираж 406 Подписное

Ц11ИИГ!И Когаитста по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5
