Реферат

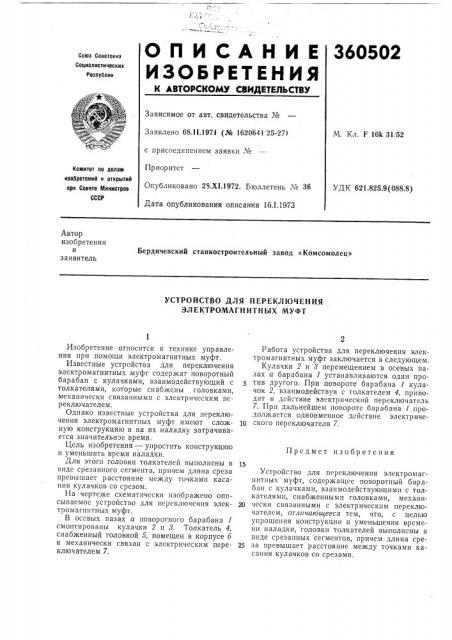

О П И С А Н И Е 360502

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссветскив

Социалистическив

Республик

Зависимое от авт. свидетельства №

Заявлено О8.II.1971 (№ 1620641, 25-27) М. Кл, F 16k 31. 52 с присоединением заявки №

Приоритет

Опубликовано 28.XI.1972. Бюллетень ¹ 36

Дата опубликования описания 16.1.1973

Комитет по делам изобретений и открытий при Совете 66инистров

СССР

УДК 621.825.9(088.8) Автор изобретения и заявитель

Бердичевский станкостроительный завод «Комсомолец»

УСТРОЙСТВО ДЛЯ ПЕРЕКЛЮЧЕНИЯ

ЭЛЕКТРОМАГНИТНЪ|Х МУФТ

Предмет изобретения

Изобретение относится к технике управления при помощи электромагнитных муфт.

Известные устройства для переключения электромагнитных муфт содержат поворотный барабан с кулачками, взаимодействующий с толкателями, которые снабжены головками, механически связанными с электрическим переключателем.

Однако известные устройства для переключения электромагнитных муфт имеют сложную конструкцию и на их наладку затрачивается значительное время.

Цель изобретения — упростить конструкцию и уменьшить время наладки.

Для этого головки толкателей выполнены в виде срезанного сегмента, причем длина среза превышает расстояние между точками касапия кулачков со срезом.

Иа чертеже схематически изображено описываемое устройство для переключения электp о м а г и нтных муфт.

В осевых пазах а поворотного барабана 1 смонтированы кулачки 2 и 8. Толкатель 4, снабженный головкой 5, помещен в корпусе 6 и механически связан с электрическим переключателем 7.

Работа устройства для переключения электромагнитных муфт заключается в следующем.

Кулачки 2 и 8 перемещением в осевых пазах а барабана 1 устанавливаются один против другого. При повороте барабана 1 кулачок 2, взаимодействуя с толкателем 4, приводит в дсйствие электрический переключатель

7 При дальнейшем повороте барабана 1 продолжается одноименное действие электричеip ского переключателя 7.

Устройство для переключения электромагнитных муфт, содержащее поворотный барабан с кулачками, взаимодействующими с толкателямп, снабженными головками, механи2О чески связанными с электрическим переключателем, отличающееся тем, что, с целью упрощения конструкции и уменьшения времени наладки, головки толкателей выполнены в виде срезанных сегментов, причем длина сре25 за превышает расстояние между точками касания кулачков со срезами.
