Реферат

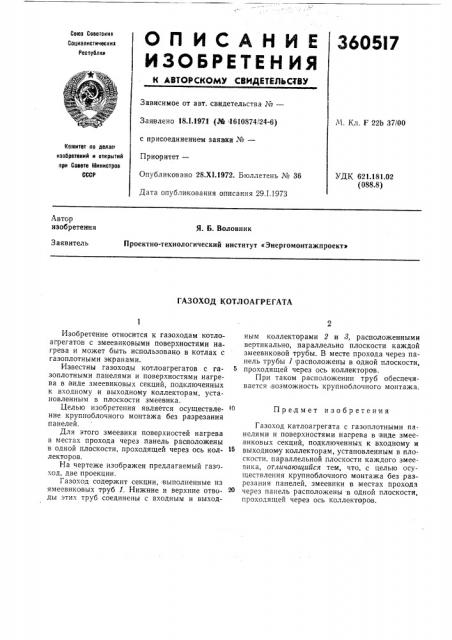

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз Ссветснин

3605I7

Социалистичеснин

Ресоублии

Зависимое от авт. свидетельства №вЂ”

М. Кл. Г 22Ь 37/00

Заявлено 18Л.197.1 (Рй 1610874/24-6) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 28.Х1.1972. Бюллетень № 36

Дата опубликования описа ния 29.1.1973

Комитет ло делатз изобретений и открытий ори Совете Министров

СССР

УДК 621.181.02 (088.8) Автор изобрететвия

Я. Б. Воловник

Проектно-технологический институт «Энергомонтажпроект»

Заявитель

ГАЗОХОД КОТЛОАГРЕГАТА

Изобретение относится к газоходам котлоапрегатов с змеевиковыми поверхностями нагрева и может быть использовано в котлах с газоплотными экранами.

Известны газоходы котлоагрегатов с газоплотными панелями и поверхностями нагрева в виде змеевиковых секций, подключенных к входному и выходному коллекторам, установленным в плоскости змеевика.

Целью изобретения является осуществление крупноблочного монтажа без разрезания панелей.

Для этого змеевики поверхностей нагрева в местах прохода через панель расположены в одной плоскости, проходящей через ось коллекторов.

На чертеже изображен предлагаемый газоход, две проекции.

Газоход содержит секции, выполненные из ямеевиковых труб 1. Нижние и верхние отводы этих труб соединены с входным и выходным коллекторами 2 и 8, расположенными вертикально, параллельно плоскости каждой змеевиковой трубы. В месте прохода через панель трубы 1 .расположены в одной плоскости, С проходящей через ось коллекторов, При таком расположении труб обеспечивается возможность крупноблочного монтажа. (0 Предмет изобретения

Газоход катлоагрегата с газоплотными панелями и поверхностями нагрева в виде змеевиковых секций, подключенных к входному и выходном у коллекторам, установленным в плоскости, параллельной плоскости каждого змеевика, отличающийся тем, что„с целью осуществления крупноблочного монтажа без разрезания панелей, змеевики в местах проходч через панель расположены в одной плоскости, проходящей через ось коллекторов.

360517

Составитель А. Демидова

Техред Т. Ускова Корректор Л. Новожилова

Редактор E. Кравцова

Заказ 685/2358 Изд. № 1809 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 3(-35, Раушская няб., д, 4/

Тип. Харьк. фил пред. «Патент»
